Radeon HD 4850 - реабилитация для AMD

Последние пару лет лидерство на рынке 3D-акселераторов принадлежит компании NVIDIA, которая оперативно предлагает пользователям новые и быстрые решения во всех ценовых сегментах. У AMD же за последнее час не было ни одной настоящей high-end-видеокарты, да и в среднем классе не всё так гладко, как хотелось бы. Видеокарты последнего поколения, Radeon HD 3850 и Radeon HD 3870, хоть и получились неплохими, но не могли собрать достойную конкуренцию старшим моделям на базе G92 от NVIDIA. Краткий миг триумфа был потом выпуска двухчипового Radeon HD 3870 X2, но, сызнова же, калифорнийская фирма оперативно выпустила свойский двухчиповый реакция в лице GeForce 9800 GX2.

Архитектура графических чипов видеокарт Radeon на протяжении достаточно длительного срока не менялась, все изменения были минимальны, неужто что технологический ход производства всю дорогу улучшался. Но, понимая надобность кардинальных перемен, канадская группа принялась за разработку новой архитектуры. Результатом этой работы стал чип RV770. Ныне мы познакомимся с младшей моделью на базе этой новой разработки - Radeon HD 4850. Рассмотрим возможности новинки на примере платы от компании Sapphire, а в качестве соперника будет выступать GeForce 8800 GTS от XFX.

Архитектура RV770

Прежде чем перебегать к рассмотрению самой видеокарты, остановимся кот наплакал на архитектуре нового графического чипа. Технология строения нового чипа приведена ниже.

Общая архитектура RV770

Основная вычислительная мощь чипа RV770 содержится в десяти SIMD-ядрах. Эти вычислительные блоки включают по 16 универсальных суперскалярных потоковых процессоров, состоящих, в свою очередь, из 5 скалярных процессоров. В итоге общее цифра стрим-процессоров достигает 800, что в 2,5 раз больше, чем у чипа прошлого поколения. Каждое SIMD-ядро имеет свою локальную память в 16 кбайт и блок управления потоками, тот, что действенно распределяет задачи между вычислительными ячейками.

Проблемой предыдущих поколений была медленная служба с текстурированием. В частности, виной тому был недочет соответствующих вычислительных блоков. В RV770 число текстурных блоков увеличено до 40. К каждому SIMD-блоку привязано по четыре текстурных блока. Численность блоков ROP - 16, как и в предыдущем поколении, но их производительность увеличена в два раза, благодаря тому что за такт они обрабатывают большее число пикселей.

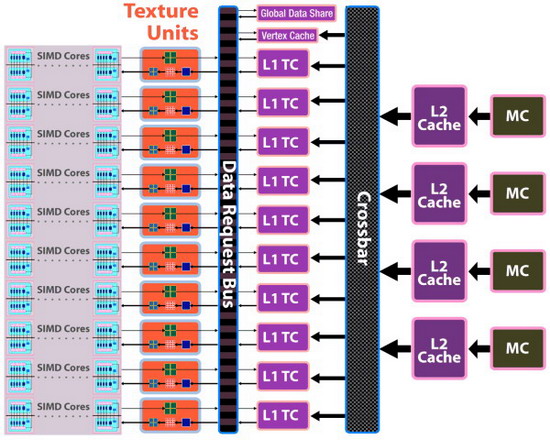

Архитектура текстурных блоков RV770

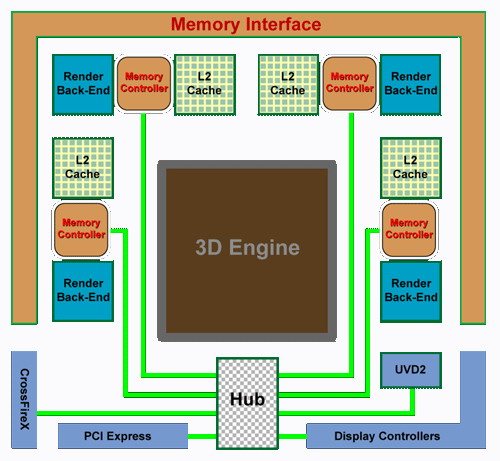

Контроллер памяти также видоизменён и представляет собой четыре 64-битных контроллера, расположенных в разных местах чипа около основных блоков, обрабатывающих большие объёмы данных. Как видно на предыдущей схеме, кэш второго уровня L2 тоже разбит на четыре части, соответственно, любой относится к своему контроллеру. Контроллеры памяти соединены в единственный хаб, который уже распределяет поток данных между остальными менее требовательными вычислительными блоками ядра. Как видим, ATI/AMD отошла от раньше используемой в своих продуктах кольцевой шины Ring Bus.

Контроллер памяти RV770

Поддерживается стандартная память GDDR3 и высокоскоростная GDDR5. Но память второго типа применяется только на старшей модели Radeon HD 4870. Благодаря использованию памяти с рабочими частотами свыше 3 ГГц видеокарта обладает без малого таковой же пропускной способностью, как и при 512-битном интерфейсе с медленной памятью, при этом больше азбучный контроллер упрощает разводку платы и её производство.

Также получили формирование энергосберегающие технологии ATI PowerPlay. В зависимости от загрузки графического ядра его частота меняется. В сочетании с тонким 55-нанометровым техпроцессом, по которому изготовлен графический чип, это уменьшает общее энергопотребление видеокарты. По этому показателю AMD тоже покуда лидер, потому что у конкурента чипы изготавливаются всё ещё по технологическому процессу 65 нм. Если сравнивать Radeon HD 4850 с прямыми конкурентами от NVIDIA, GeForce 8800 GTS и GeForce 9800 GTX, то их энергопотребление под нагрузкой грубо на одном и том же уровне. В простое RV770 потребляет намного меньше энергии. Сравнительно новых продуктов, к примеру GeForce GTX260, Radeon окажется менее "прожорливым" и в 3D-режиме.

Ещё одно превосходство перед продуктами калифорнийского гиганта - это помощь DirectX 10.1, ибо GeForce всё ещё довольствуются DirectX 10.0.

Продолжает улучшаться методика ATI Avivo. Поддерживается декодирование сию минуту двух видеопотоков в разрешении до 1080p. Поддерживаются интерфейсы HDMI и DisplayPort .

Видеокарты Radeon HD 4850 и Radeon HD 4870 работают с шиной PCI Express 2.0. Поддерживается порядок CrossFireX, который позволяет объединять более двух видеокарт в одной системе.

Ниже приведены основные технические характеристики видеоадаптеров, основанных на графических процессорах унифицированной архитектуры различных поколений.

Видеокарта	Radeon HD 4870	Radeon HD 4850	Radeon HD 3870	Radeon HD 3850	Radeon HD 2900XT
Ядро	RV770	RV770	RV670	RV670	R600
Число транзисторов, млн	956	956	666	666	700
Техпроцесс, нм	55	55	55	55	80
Число процессоров	800	800	320	320	320
Число TMU	40	40	16	16	16
Число ROP	16	16	16	16	16
Частота ядра/процессоров, МГц	750	625	775	670	740
Частота памяти, МГц	3600	2000	2250	1660	1650
Шина памяти, бит	256	256	256	256	512
Тип памяти	GDDR5	GDDR3	GDDR4	GDDR3	GDDR3
Объём памяти, МБ	512	512	512	256	512
Пропускная способность памяти, ГБ/с	115	64	72	53	105,6
Интерфейс	PCI Express 2.0	PCI Express 2.0	PCI Express 2.0	PCI Express 2.0	PCI Express 1.1
Поддерживаемая версия DirectX	10.1	10.1	10.1	10.1	10
Энергопотребление, Вт	160	110	105	95	215

Sapphire Radeon HD 4850 512MB DDR3

Перейдём прямо к рассмотрению самой видеокарты в исполнении Sapphire, которая поставляется в мелкий коробке.

Упаковка видеокарты

Комплектация традиционно для всех продуктов Sapphire довольно объёмная и включает всё необходимое.

• Инструкция
• Диск с драйвером
• Переходник DVI/D-Sub
• Переходник DVI/HDMI
• Переходник HDTV
• Мостик для соединения видеокарт в CrossFire
• Переходник питания

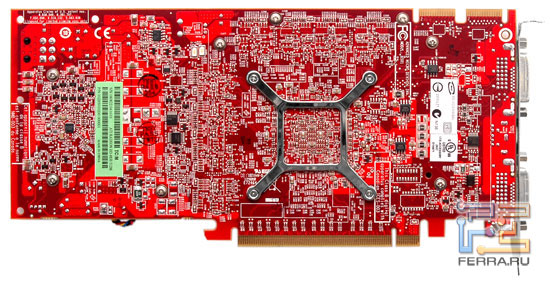

Видеокарта с виду чуть-чуть напоминает Radeon HD 3850. Обращает на себя чуткость довольно компактная организация охлаждения, которая занимает всего только один слот.

Sapphire Radeon HD 4850 512Mb GDDR3

На задней панели находятся два разъёма Dual-Link DVI и HDTV-выход. Помимо того, посредством комплектный переходник разрешено отдавать видео- и аудиоданные по интерфейсу HDMI, причём звук будет "родным", так как в графический процессор уже встроен многоканальный аудиокодек.

Периферийные разъёмы на видеокарте

Конструкция кулера повторяет таковую у модели прошлого поколения. Основание кулера накрывает не только чип, но и микросхемы памяти и силовые элементы подсистемы питания, контактируя с ними сквозь термопрокладки. В месте контакта ядра и радиатора употребляется термопаста. Работает вентилятор по принципу турбины, прогоняя воздух через рёбра радиатора и выдувая его в заднюю часть. Несмотря на специфический алый цвет, из меди на самом деле выполнена лишь вставка напротив чипа.

Система охлаждения

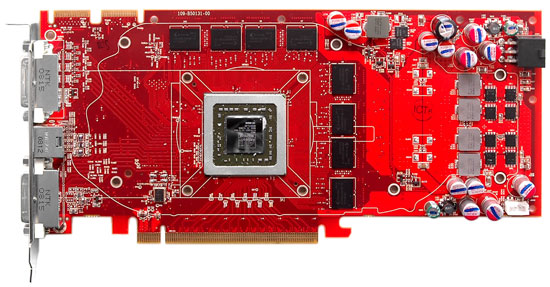

Под системой охлаждения прячется самая обычная референсная плата, что для новинки совершенно естественно. Карты с модернизированным дизайном PCB появляются завсегда позже. В целом плата довольно простая. Есть один 6-pin разъём для подключения дополнительного питания. Для видеокарты Radeon HD 4850 рекомендуется блок питания мощностью не менее 450 Вт.

Особый файл

Печатная плата Sapphire Radeon HD 4850 512Mb GDDR3

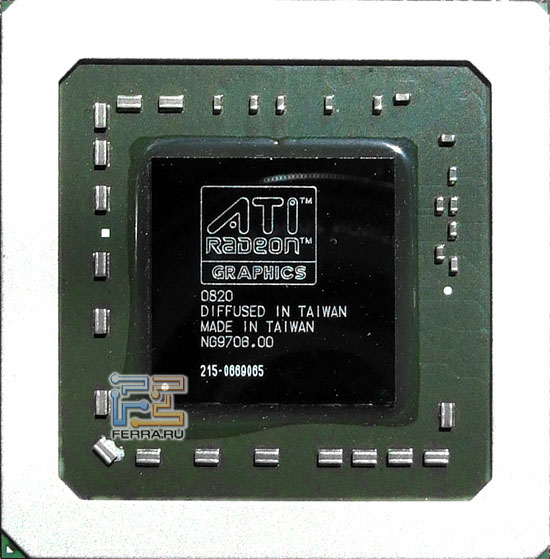

Графический чип RV770 имеет защитную рамку. Данной мелочи были лишены видеокарты серии Radeon HD 3800, что осложняло процесс замены системы охлаждения и увеличивало риск скола ядра.

GPU RV770

На карте распаяны чипы памяти GDDR3 общим объёмом 512 МБ производства Qimonda со временем доступа 1,0 нс, что соответствует частоте в 2 ГГц.

Память Samsung K4J52324QE-BJ1A

Графическое ядро работает на частоте 625 МГц, память на 1986 МГц. В 2D-режиме частоты понижаются до 500/1400 МГц. Стоит отметить, что в то время как ещё с новыми видеокартами работает немного системных утилит, которые позволяют наблюдать за их температурой и осуществлять разгон. Но в Catalyst Control Center есть приложение ATI Overdrive, которое может осуществлять эти функции. Недостатком данного программного средства является лишь ограничение по частотам, до которых разрешается разгонять видеокарту. В качестве альтернативы позволительно применять утилиту AMD GPU Clock Tool. Под нагрузкой графическое ядро нетрудно разогревается до температуры 85 C, при этом турбина раскручивается до 40% от максимальной частоты вращения, и все-таки более того в таком режиме высокочастотный гул вентилятора уже довольно-таки громкий. Так что тихой данную видеокарту не назовёшь. Температура в 85 C не критическая, но является показателем того, что "родная" система охлаждения в состоянии сладить с тепловыделением чипа только на штатных частотах. Для разгона придётся становить какую-то альтернативную, более мощную систему охлаждения. Свойский экземпляр оказался с небольшим разгонным потенциалом, потому и "родной" кулер с нагрузкой справился. Ядро удалось разогнать до частоты 685 МГц. Память стабильно работала на эффективной частоте в 2150 МГц.
