NVIDIA GeForce 9800 GX2: без затей добавь ещё единственный G92

Появление "двухголовых монстров" у разработчиков графических процессоров заурядно обусловлено проблемами с выпуском одночиповых конкурентоспособных продуктов при имеющихся возможностях. Вспомним те же ATI Rage Fury MAXX, 3dfx Voodoo 5 5500 и XGI Volari V8 Duo Ultra, из которых, наверное, только карта от канувшей в Лету 3dfx смогла продержаться на рынке долгое время. Затем перехода компьютерной индустрии на применение шины PCI Express благодаря технологии SLI и CrossFire появилась вероятность давать многочиповые решения, которые, в свою очередь, позволительно было бы объединять в тандемы из нескольких видеокарт. И таковой картой стала GeForce 7900 GX2 от NVIDIA. Стала, но не появилась на прилавках магазинов и осталась картой-призраком. Но калифорнийцы не остановились на достигнутом и для борьбы с конкурентом в лице ATI Radeon X1950 XTX представили GeForce 7950 GX2, наконец-то ставший "массовым" продуктом, но некоторое период лишённый поддержки Quad-SLI (технология объединения в одной связке двух видеокарт GX2).

GeForce 7950 GX2

С выходом G80 группа NVIDIA на долгий срок осталась лидером графического рынка, в то время как ATI - в составе уже AMD - не представила своё первое за настолько долгие годы двуглавое вывод - Radeon HD 3870 X2, перенявшее пальму первенства у калифорнийцев. Правда, торжество был недолгим, и NVIDIA сквозь немного месяцев достойно ответила, выпустив одну из самых быстрых видеокарт - GeForce 9800 GX2 на базе пары графических процессоров G92. Кстати, как показала практика, данный чип оказался довольно универсальным, подходящим как для карт среднего уровня, так и high-end-монстрам, - эдакий "и жнец, и швец, и на дуде игрец".

По сравнению с раньше выпускавшимися тандемами новинка имеет некоторые отличия, обусловленные в первую очередность больше высоким тепловыделением. По сути, GeForce 9800 GX2 является связкой из двух GeForce 8800 GTS 512MB с чуток меньшими рабочими частотами - 600/1500/2000 МГц супротив 650/1625/1940 (чип, шейдерный блок и память соответственно). Но, несмотря на это, конструкция видеокарты была целиком переработана, что позволило повысить эффективность охлаждения компонентов нового двухчипового решения. Фирма NVIDIA не стала применять одну PCB для двух видеочипов, как, например, у конкурента, а разместила произвольный GPU и по 512 МБ видеопамяти на отдельных платах, представляющих собой как бы зеркальное отображение товарищ друга, между которыми расположилась общая организация охлаждения. Для соединения карт-половинок используются два шлейфа, а для согласования сигналов между графическими процессорами и системой на главный плате с разъёмом PCI-E установлен чип-коммутатор, при этом остался один интерфейс MIO для объединения двух GeForce 9800 GX2 в режиме Quad-SLI. Учитывая возросшее энергопотребление, рядом 200 Вт, каждая карта из тандема оснащена разъёмом питания: 6-pin на одной и 8-pin на другой. Разработчик рекомендует использовать с одним таким акселератором блок питания мощностью не менее 580 Вт, что является завышенным требованием.

Ещё одним существенным нововведением для реализации Quad-SLI (по сравнению с прежде выпускавшимися "монстрами") стало употребление вместо одновременной работы режимов Split Frame Rendering (SFR) и Alternate Frame Rendering (AFR) только одного AFR, что для современных игр со сложными шейдерами и многопроходным рендерингом шибко подходит.

Как и вся 9-я серия, GeForce 9800 GX2 поддерживает HybridPower, благодаря которой при использовании соответствующей материнской платы с интегрированным GPU появляется возможность отключать при малой нагрузке на видеоподсистему дискретную карту. За счёт этакий нехитрой "манипуляции" уменьшается порядок шума системы во пора просмотра фильмов или интернет-сёрфинга, а ещё экономится электроэнергия.

После выхода новых драйверов ForceWare методика PureVideo HD получила некоторые дополнения: появилась возможность декодирования двух HD-потоков одновременно, динамического изменения контрастности и цветовой насыщенности, а кроме того проигрывания HD-видео в оконном режиме при использовании интерфейса Aero в Windows Vista. Правда, наслаждаться фильмами придётся только на современном оборудовании, поддерживающем интерфейс HDMI, так как обычного HDTV-выхода карта лишена.

Вот и все новшества GeForce 9800 GX2, из которых, пожалуй, разрешено выделить лишь конструкцию видеоадаптера и использование чистого режима рендеринга AFR.

ASUS EN9800GX2/G/2DI/1G на базе GeForce 9800 GX2

В качестве представителя высокоуровневого решения серии 9800 к нам на тестирование попала видеокарта EN9800GX2/G/2DI/1G от компании ASUS с на сто процентов референсными характеристиками. Оппонентом была выбрана карта R3870X2-T2D1G-OC на базе ATI Radeon HD 3870 X2 от MSI - как более достойный соперник двухчиповому продукту от NVIDIA.

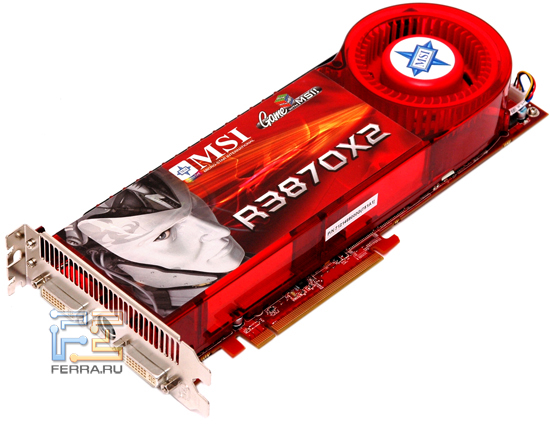

MSI R3870X2-T2D1G-OC

Технические характеристики

Ниже представлены характеристики рассматриваемых видеоадаптеров (в скобках приведены референсные значения рабочих частот) в сравнении с решениями на базе полноценного графического процессора G92.

Видеоадаптер	ASUS EN9800GX2/G/2DI/1G (GeForce 9800 GX2)	GeForce 9800 GTX	GeForce 8800 GTS 512MB	MSI R3870X2-T2D1G-OC (ATI Radeon HD 3870 X2)
Ядро	2xG92	G92	G92	2xRV670
Количество транзисторов, млн шт.	2x754	754	754	2х666
Техпроцесс, нм	65	65	65	55
Количество потоковых процессоров	2x128	128	128	2х320
Количество TMU	2x64	64	64	2х16
Количество ROP	2x16	16	16	2х16
Частота ядра (номинал), МГц	600 (675)	675	650	860 (825)
Частота шейдерного домена (номинал), МГц	1500 (1688)	1688	1625	860 (825)
Шина памяти, бит	2x256	256	256	2x256
Тип памяти	GDDR3	GDDR3	GDDR3	GDDR3
Объём памяти, МБ	2x512	512	512	2x512
Частота памяти (номинал), МГц	2000	2200	1940	1800
Поддерживаемая версия DirectX	10	10	10	10.1
Интерфейс	PCI Express 2.0	PCI Express 2.0	PCI Express 2.0	PCI Express

Осматриваем видеокарты

ASUS EN9800GX2/G/2DI/1G

Видеокарта от ASUS поставляется в коробке с откидной крышкой и изображением "героев" из игры "Company of Heroes", которая порядком уже примелькалась, - всё-таки не помешало бы какое-нибудь разнообразие в этом плане.

Упаковка видеокарты

Комплект поставки не отличается наличием каких-либо эксклюзивных вещей - всё-таки времена, когда в коробку клали "20 дисков", прошли достаточно давно. На данный миг с видеокартой как за 600-700 долларов, так и за 100-150 может поставляться один и тот же комплект. Но с прочий стороны, нас уже на практике нечем удивить, и лишняя пустяковина нетрудно скажется на стоимости акселератора. В конечном итоге с ASUS EN9800GX2/G/2DI/1G поставляется всё необходимое, что может понадобиться для инсталляции карты в систему и подключения внешнего оборудования.

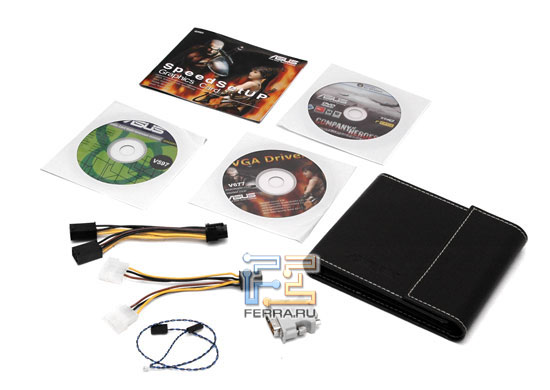

Комплект поставки

• Инструкция
• Переходник DVI/D-Sub
• Переходник питания с двух Molex на один PCI-E 6-pin
• Переходник питания с двух PCI-E 6-pin на один PCI-E 8-pin
• Аудиокабель
• Диск с драйвером
• Диск с мануалом
• Диск с игрой "Company of Heroes"
• Сумочка для дисков

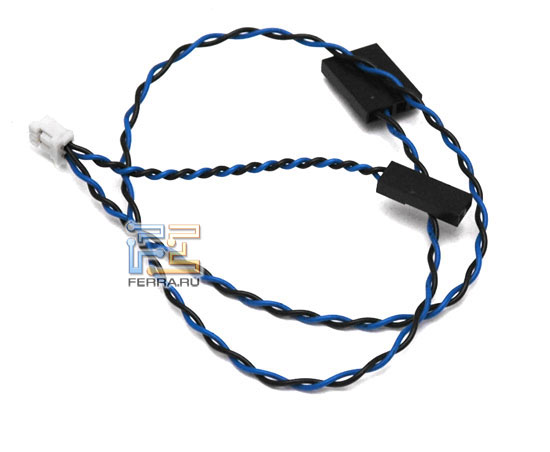

Аудиокабель

Переходник питания с 6-pin на 8-pin PCI-E

Но есть и приятные бонусы в виде игры "Company of Heroes" и мягкого чехла для компакт-дисков. Помимо того, имеется аудиокабель для подключения видеокарты и цифрового выхода платы или звуковой карты, а также переходник питания с двух PCI-E 6-pin на один PCI-E 8-pin дополнительно к обычному Molex-»PCI-E.

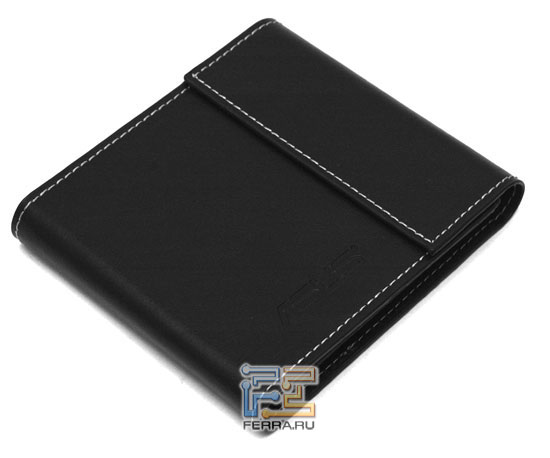

Сумочка для дисков

Попавшая на тестирование видеокарта ASUS EN9800GX2 на все сто соответствует референсному дизайну - это и неудивительно, учитывая, что карты производит подрядчик для NVIDIA, которая, в свою очередь, уже распространяет адаптеры между своими партнёрами. Единственное, что выделяет карту посреди конкурентов, - фирменная наклейка на системе охлаждения.

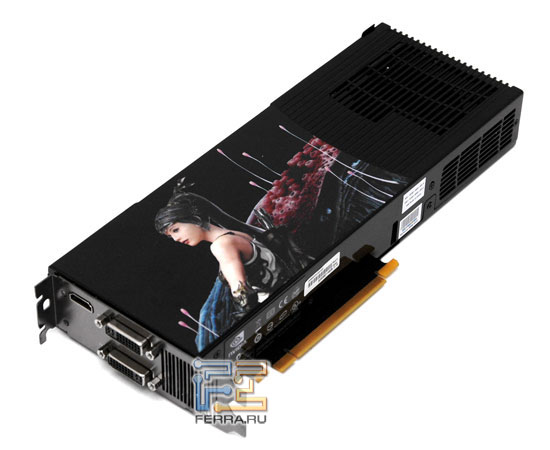

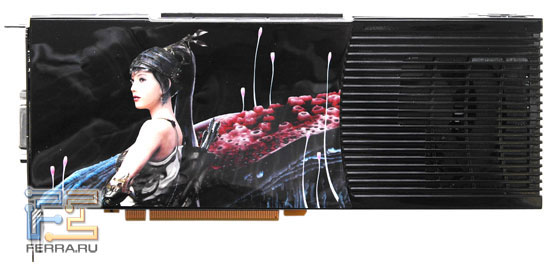

ASUS EN9800GX2/G/2DI/1G

По длине карта соответствует размерам высокоуровневых акселераторов (GeForce 9800 GTX, GeForce 8800 GTX/Ultra и ATI Radeon HD 3870 X2), но из-за конструкции СО кажется куда массивнее своих high-end-коллег.

ASUS EN9800GX2: картина сверху

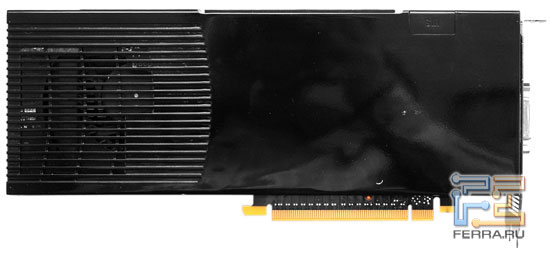

ASUS EN9800GX2: наружность снизу

Дело в том, что любой графический процессор со своим набором памяти обращён вовнутрь и контактирует с кулером, а извне карта всецело накрыта декоративной крышкой-коробом прямоугольной формы с множественными прорезями в задней и верхней части и состоящей из двух половинок.

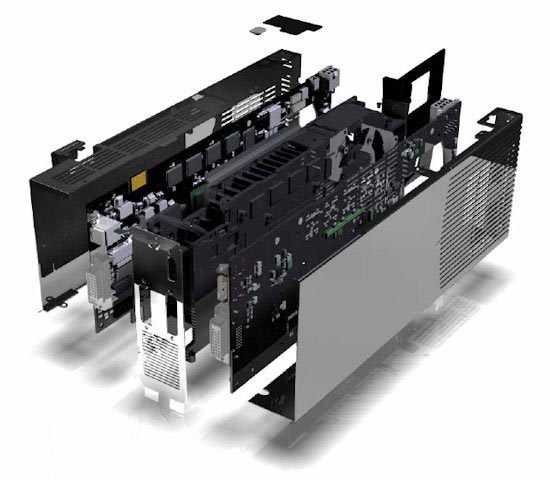

Конструкция карты

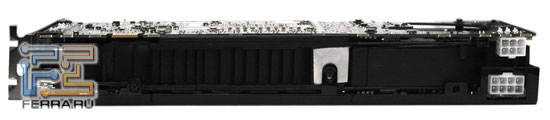

Снять же крышку не так нетрудно - тут необходимы определённая сноровка и умение действовать отвёрткой, как, впрочем, и при отключении кабелей дополнительного питания, так как разъёмы расположены напротив приятель друга, и пальцами туда легко не подлезть.

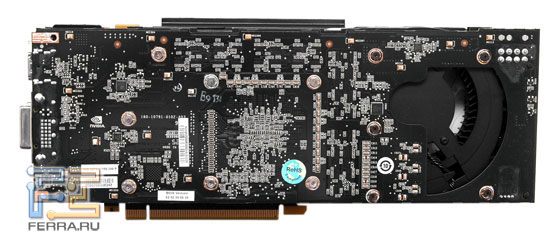

Карта со снятой задней крышкой

Карта со снятой передней крышкой

Если короб удастся раскрыть, перед глазами предстанет достижение инженерной мысли в области разработки видеокарт. GeForce 9800 GX2 представляет собой "сэндвич" из двух плат и огромного кулера между ними. Для охлаждения системы применяется единственная турбина, работающая на пониженных оборотах, которая захватывает воздух посредством специальные прорези в печатных платах.

Своеобычный файл

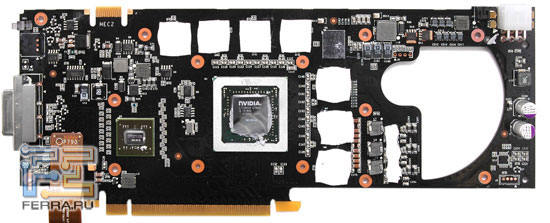

Основная печатная плата ASUS EN9800GX2

Особый файл

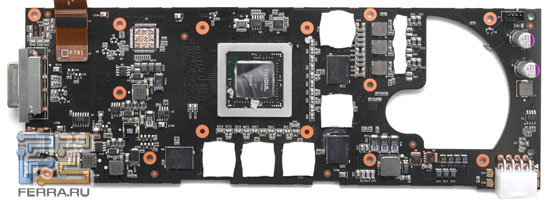

Дополнительная печатная плата ASUS EN9800GX2

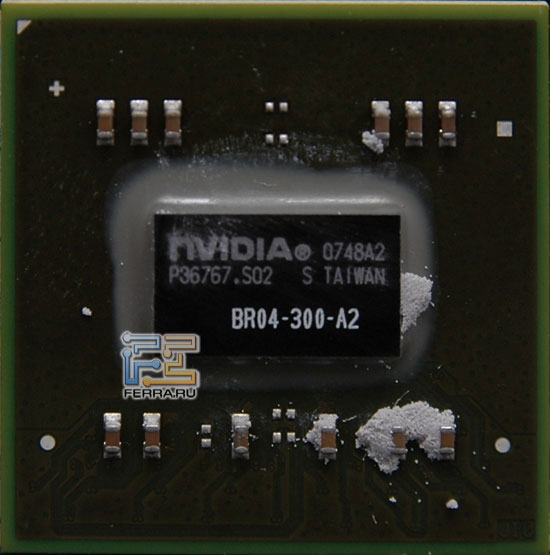

На центровой карте тандема находятся графический процессор G92, восемь микросхем памяти общим объёмом 512 МБ, интерфейсы PCI-E и MIO, аудиоразъём около 6-контактного разъёма дополнительного питания и один DVI. Между ядром и выводом для монитора расположен чип-коммутатор, отвечающий за согласование сигналов карт и "внешнего мира".

Чип-коммутатор

На второй половинке также имеются GPU, восемь чипов памяти, разъёмы DVI и HDMI и 8-pin разъём дополнительного питания PCI-E. Обе карты соединены двумя гибкими шлейфами, которые при сборке акселератора не особенно стремятся угодить на своё место.

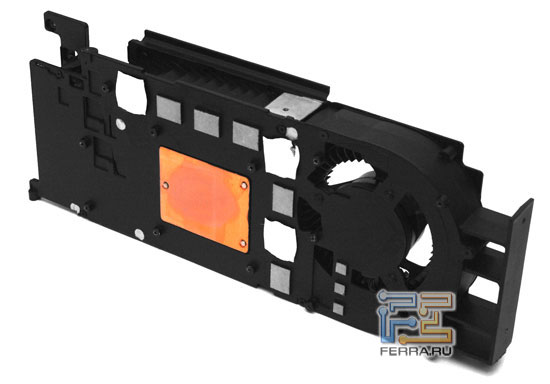

Система охлаждения представляет собой массивную конструкцию из двух алюминиевых пластин с расположенными между ними тонкими алюминиевыми рёбрами, тепло к которым передаётся посредством тепловых трубок от медного основания, расположенного с каждой стороны СО.

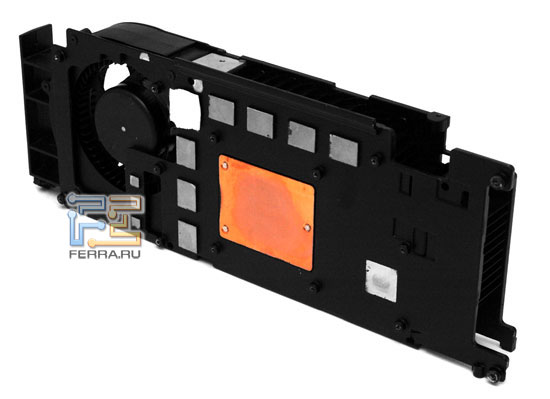

Система охлаждения

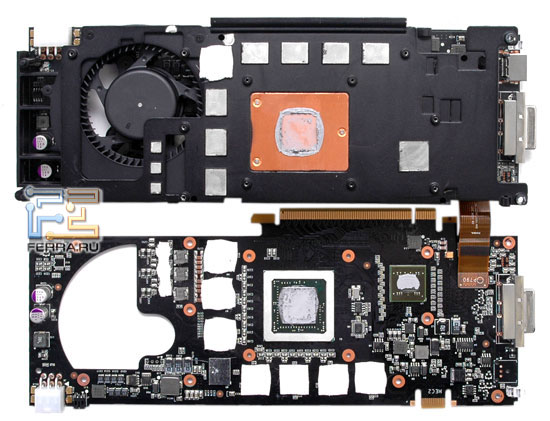

В месте контакта между GPU и медными основаниями употребляется термопаста, между памятью и силовыми элементами - термопрокладки.

Места контактов элементов карты и системы охлаждения

Выброс горячего воздуха из системы охлаждения, в различие от современных high-end-видеокарт, происходит частично наружу, из системного блока, причём в меньшей мере, а частично - вовнутрь корпуса, как, например, в адаптерах серий GeForce 8800GT/9600GT и ATI Radeon HD 3850. Связано это в первую очередь аккурат с конструкцией GeForce 9800 GX2 - так как периферийные разъёмы расположены на обеих платах тандема, вывод отработанного воздуха возможен только в нижней части карты и в малых количествах. Другой выходит разом после этого турбины по направлению рёбер к задней стенке корпуса, тем самым оставаясь в системном блоке с последующим разогревом соседствующих компонентов, да и самой карты тоже.

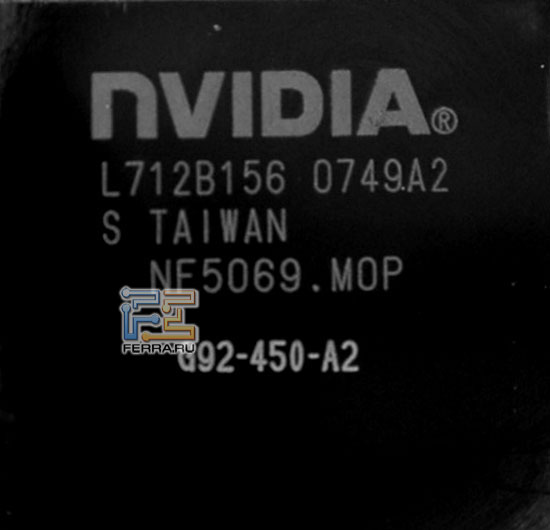

Как и на всех акселераторах, построенных на базе G92, графические процессоры рассматриваемого "монстра" имеют защитную рамку, при этом ядро относится к ещё более старшей версии, чем у GeForce 9800 GTX, - G92-450-A2, но работает на меньшей частоте - всего 600/1500 МГц ядро и стрим-процессоры соответственно.

Один из G92

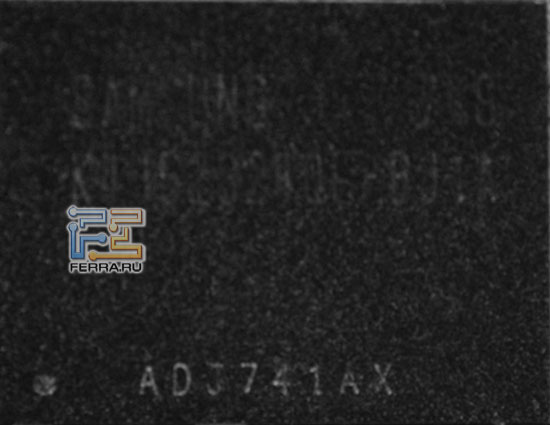

В качестве памяти на карте распаяны 16 чипов памяти GDDR3 производства Samsung со временем доступа 1,0 нс (маркировка K4J53324QE-BJ1A) и общим объёмом 2x512 МБ, работающие на наш номинальной частоте в 2000 МГц.

Память Samsung K4J53324QE-BJ1A

Естественно, мы не могли одолеть путь мимо эдакий темы, как разгон, и решили выяснить, на что способен свойский экземпляр ASUS EN9800GX2. Но, увы, чуда не произошло, и карта смогла стабильно функционировать лишь на частоте 670/1675/2200 МГц, что чуть-чуть не дотянуло до номинала GeForce 9800 GTX.
