Foxconn A79A-S на базе AMD 790FX: первая плата с SB700?

Основной проблемой материнских плат на базе чипсетов AMD 790/770 является устаревший южный мост SB600, функциональность которого блекнет на фоне конкурентов. Так, микросхема поддерживает помимо одного канала IDE четыре канала SATA II с возможностью организации RAID-массивов уровней 0, 1 и 0+1 и десять портов USB 2.0, в то миг как признаком хорошего тона считаются шесть каналов SATA II (RAID 0, 1, 0+1, 5) и двенадцать USB-портов. Плюс новомодные технологии, подобные Matrix Storage или Media Shield, которых, естественно, SB600 лишён по определению. Но если разобраться, функциональности нынешнего южного моста рядовому пользователю хватает с головой, а выход чипа следующего поколения должен был бы доставить чуть-чуть больше, чем без затей увеличенное число каналов SATA и портов USB. Так и произошло с выпуском южного моста SB700, представленного в составе интегрированного чипсета AMD 780G.

В новом южном мосте численность каналов SATA было увеличено до шести, плюс появилась помощь eSATA; USB-портов, отвечающих спецификации 2.0, стало двенадцать. Кроме того, добавили ещё пару портов универсальной шины USB 1.1. Кроме того чип SB700 обзавёлся поддержкой таких технологий, как Hybrid Drives, HyperFlash, RAIDXpert и Remote IT. Первая подразумевает вероятность подключить накопители Hybrid Hard Drive (HHD) и совместима с технологией Windows ReadyDrive, появившейся в Windows Vista, основная мишень которой - усилить срок работы от батареи компьютеров, снабжённых гибридным жёстким диском. HyperFlash представляет собой аналог технологии Intel TurboMemory, которая позволяет ускорить загрузку приложений в Vista благодаря кэшированию данных во внешнем модуле флеш-памяти. Методика RAIDXpert призвана облегчить управление дисками при создании RAID-массивов уровней 0, 1 и 0+1, а Remote IT предоставляет возможность удалённого администрирования системой.

Южный мост	SB600	SB700	SB710*	SB750
Каналов PATA	1	1	1	1
Каналов SATA II	4	6	6	6
Поддержка eSATA	-	+	+	+
Портов USB 2.0	10	12	12	12
Портов USB 1.1	-	2	2	2
Поддержка RAID 5	-	-	-	+
Super I/O	-	-	+	+**
Частотный генератор	-	-	+	+**
Поддержка AMD OverDrive 3.0	-	-	+	+**
* По некоторым данным, выход SB710 отменён ** По некоторым данным, мост SB750 лишён данных функций

Но южный мост SB700 не один в декстопном сегменте придёт на смену устаревшему SB600. Правда, инфа по новым чипам скудная и порой противоречивая, но уже сегодня разрешено совершить определённые выводы о том, что нас ждёт в будущем. Итак, вдогон за рассмотренной микросхемой должен был прийти SB750 с единственным отличием: подмога RAID-массивов уровня 5. Как стало затем известно, со временем должен явиться SB710 с интегрированным частотным генератором и контроллером Super I/O, а ещё поддерживающий технологию AMD OverDrive 3.0, что позволило бы в конечном итоге удешевить готовые продукты и повысить разгонный потенциал плат. Позже информация о выходе чипа SB710 была опровергнута, а все его интересные особенности якобы переложены на плечи всё того же SB750, что выглядит куда правдоподобней, чем идеи с промежуточным чипом. Но, как говорится, период покажет, и ближе к официальному анонсу информации станет куда больше, возможно, менее достоверной, как это как правило бывает перед выходом очередного продукта.

Итак, к чему весь тот самый разговорчик о южных мостах чипсетов AMD? Занятие в том, что к нам в тестовую лабораторию попала материнская плата Foxconn A79A-S на базе чипсета AMD 790FX (скорее более того инженерный семпл), которую для розничного рынка планировалось оснащать южным мостом SB700. В текущий момент она в то время как комплектуется старым чипом SB600. Учитывая, что информация о продукте компании Hon Hai Precision Industry появилась довольно давно, ещё осенью прошлого года, и в портфеле Foxconn имеются две платы на базе связки AMD 770+SB700, этакий длительный срок разработки модели A79A-S выглядит странным. Возможно, группа решила не стопориться на вышедшем недавно чипе и перейти безотлагательно на SB750 или SB710. Но в таком случае инженерам компании придётся пересмотреть устройство и разводку системной платы. С прочий стороны, если даже и будет употребляться какой-то из вышеперечисленных южных мостов, на расположении основных элементов на плате данный факт вряд ли скажется, а значит, мы можем дерзко разобрать в текущее время эталон Foxconn A79A-S и затем выхода конечного продукта сравнить их между собой.

Foxconn A79A-S

Производитель	Foxconn
Модель	A79A-S
Поддержка процессоров
Модификация разъёма для процессора (Socket)	AM2+
Поддерживаемые модели процессоров	AMD AM2+ Phenom FX, Phenom X4, Phenom X2, Athlon X2, Sempron, AM2 Athlon FX, Athlon 64 X2, Athlon 64, Sempron
Чипсет	AMD 790FX
Максимальная частота шины HyperTransport (HT), МГц	2600 для AM2+, 1000 для AM2
Поддерживаемая память
Тип памяти	DDR2
Диапазон частот памяти, МГц	1066*/800/667/533
Количество слотов памяти	4
Поддержка двухканального режима работы (в случае установки двух модулей)	+
Минимальное количество модулей для старта	1
Максимальный объём модулей, ГБ	2
Максимальный объём поддерживаемой памяти, ГБ	8
Поддержка регистровых модулей памяти (Registered)	-
Поддержка модулей памяти с контролем чётности (ECC)	-
Чипсет
Модификация чипсета	AMD 790FX
Чип северного моста (номинал)	RD790FX
Чип южного моста (номинал)	SB600
Поддерживаемые слоты расширения
Общее количество	6
PCI-Express x16	4** (PCI-E 2.0)
PCI-Express x8	-
PCI-Express x4	-
PCI-Express x1	1 (PCI-E 2.0)
PCI	1
Порты ввода-вывода
USB	10 = (4x на панели + 6х на плате)
Версия USB	2.0
COM-порты	1x на плате
LPT-порты	-
PS/2-порты	2х
FireWire (IEEE 1394) порты	2 = (1x на панели + 1х на плате)
Game-порт (MIDI)	-
Дисковые контроллеры
Наличие контроллера дисководов	+
Количество HDD-контроллеров	2
Первый контроллер	Встроен в южный мост
Количество каналов UDMA 133 на первом контроллере	1 канал на 2 устройства
Количество каналов SATA на первом контроллере	4x SATA II (3 Гб/с)
Возможность формирования RAID-массивов на уровне BIOS в первом контроллере	+
Уровни RAID	0, 1, 0+1
Второй контроллер	-
Количество линий SATA на втором контроллере	2x eSATA
Возможность формирования RAID-массивов на уровне BIOS на втором контроллере	-
Уровни RAID	-
Встроенная звуковая система
Наличие	+
Базируется на чипе	Realtek ALC885
Количество выходных каналов	8 (7.1)
Микрофонный вход	+
Линейный вход	+
Цифровой коаксиальный выход	+
Цифровой коаксиальный вход	-
Цифровой оптический выход	+
Цифровой оптический вход	-
Количество разъёмов mini-jack на фронтальной панели	6
Разъём на плате для подключения СD-ROM (CD_IN)	+
Разъём на плате для подключения дополнительных устройств (AUX_IN)	-
Разъёмы на плате для подключения фронтальной панели	+
Питание материнской платы
Основной разъём ATX	ATX 24-pin
Дополнительный разъём на 4/6/8 контактов	-/-/+
Дополнительный разъём питания типа Molex	-
Сложность блока стабилизации питания процессора	Высокая (5-фазная методика питания)
Система охлаждения
Количество выходов под кулеры	4
Тип выходов под кулеры	2х - четырёхконтактных 3x - трёхконтактных
Охлаждение северного моста	Пассивное с использованием тепловой трубки
Охлаждение южного моста	Пассивное
Охлаждение модулей стабилизатора напряжений	Пассивное с использованием тепловой трубки
Сетевые адаптеры
Сетевой адаптер 1	Ethernet 802.3 10/100/1000
Чип	Realtek RTL8111B (PCI-E)
Возможность включения компьютера по сети (Wake On Lan)	+
Сетевой адаптер 2	Ethernet 802.3 10/100/1000
Чип	Realtek RTL8110SC (PCI)
Возможность включения компьютера по сети (Wake On Lan)	+
Дополнительные возможности	Индикатор POST-кодов
* Порядок DDR2-1066 доступен потом установки процессора AM2+ ** Слоты могут трудиться в режимах: х16+х16 или х8+х8+х8+х8

Осматриваем плату

Материнская плата Foxconn A79A-S попала к нам в антистатическом пакетике, потому сию минуту перейдём к её достоинствам и недостаткам.

Своеобразный файл

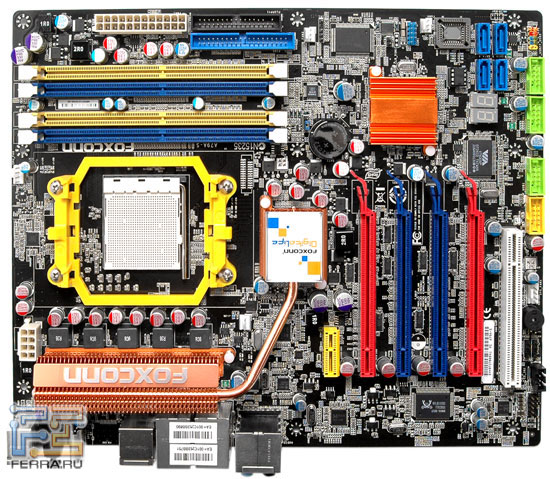

Foxconn A79A-S

Плата рассчитана как на процессоры AM2+, так и на AM2 и поддерживает память вплоть до DDR2-1066 при условии наличия CPU с сокетом последнего поколения, при этом двухканальный режим обеспечивается установкой памяти в разъёмы одинакового цвета. Используя процессор конструктива AM2, придётся ограничиться модулями DDR2-800.

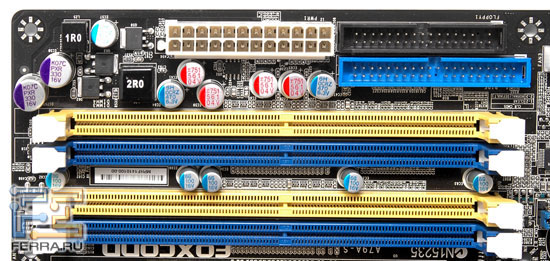

Разъёмы IDE, FDD, питания, слоты DIMM

Выполненная на текстолите чёрного цвета Foxconn A79A-S имеет жутко продуманный дизайн. Придраться на практике не к чему, неужели что к близкому расположению четырёх слотов PCI-E x16. При таковый компоновке графических интерфейсов имеются некоторые ограничения по установке нескольких видеокарт в режиме CrossFireX: если при обычном режиме мультичиповых конфигураций достаточно определить пару видеоадаптеров в крайние разъёмы, то для размещения уже четырёх карт придётся применять адаптеры с однослотовой системой охлаждения.

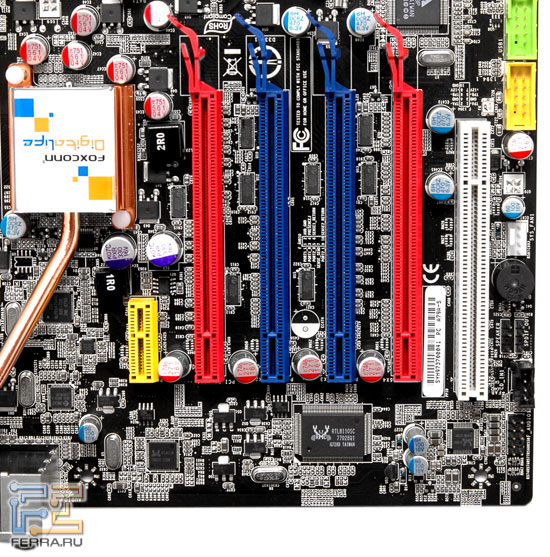

Слоты расширения, встроенный динамик

Кроме того, на плате имеется по одному разъёму PCI и PCI-E x1, из которых позже установки видеокарт в режиме CrossFire доступным окажется только последний.

Четыре разъёма SATA стандартно расположены в правом нижнем углу платы. Тут же не возбраняется следить семисегментный POST-индикатор и пустую кроватку для микросхемы BIOS, при этом реально находящийся рядом чип с микрокодом BIOS выполнен в меньшем формфакторе. Ради чего нужно было реализовывать возможность установки той или другой микросхемы, даже на инженерном семпле, - осталось загадкой. Разъёмы IDE и FDD установлены за слотами DIMM, где и ключевой разъём питания платы, что позволит больше старательно разместить кабели от дисковода и приводов.

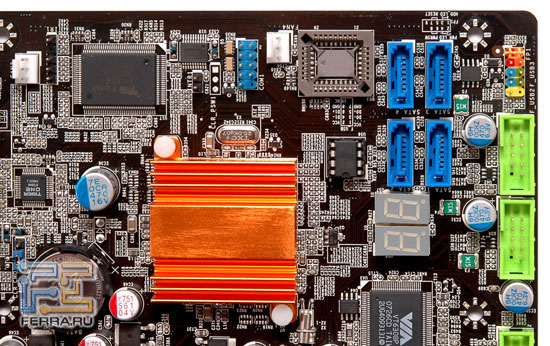

Разъёмы SATA, USB и FrontPanel

В качестве звуковой подсистемы применяется недурной 10-канальный аудиокодек класса Azalia (HDA) - Realtek ALC885 с соотношением сигнал/шум 106 dB и возможностью вывода на переднюю панель корпуса стереоканала, в частности - для наушников. Сетевые возможности платы имеют расширенную функциональность благодаря наличию двух контроллеров Gigabit Ethernet, единственный из которых, Realtek RTL8111B, расположен на шине PCI Express, второй, Realtek RTL8110SC, является обычным PCI-устройством. Учитывая отсутствие на устаревшей шине каких-либо устройств, требующих высокой пропускной способности, данный недочет вряд ли позволительно окрестить серьёзным.

На задней панели присутствуют все современные разъёмы, кроме устаревших LPT- и COM-портов: два PS/2, оптический и коаксиальный S/PDIF, четыре USB-порта, два eSATA, 6-контактный FireWire, два сетевых порта и шесть аудиоразъёмов. Если COM-порт всё же понадобится, на плате имеется соответствующая гребёнка, расположенная примерно южного моста, с самого края платы, что вряд ли разрешается наречь удачным местом.

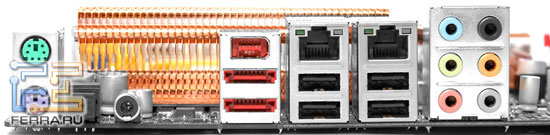

Разъёмы на задней панели Foxconn A79A-S

В заключение - пару слов о системе охлаждения платы и подсистеме питания процессора. Для охлаждения южного моста производитель ограничился небольшим радиатором, как и для чипа RD790FX, но уже объединённого тепловой трубкой с радиатором на силовых элементах.

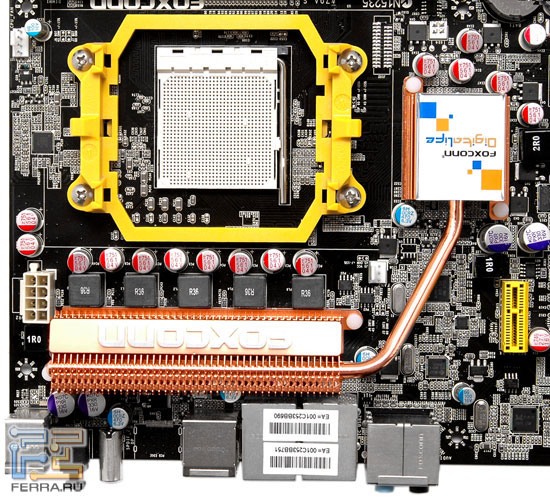

Процессорный разъём, подсистема питания и СО платы

Подсистема питания процессора выполнена по 5-канальной схеме, которая, возможно, делится на четыре канала для самого ядра и один канал для встроенной части северного моста процессоров архитектуры K10, отвечающей за контроллер памяти и шину HyperTransport.

BIOS

Несмотря на то что Foxconn A79A-S не является серийно выпускаемым продуктом, уже сейчас возможности BIOS Setup платы позволяют тонко настраивать и разгонять систему. Так, на данный миг доступно трансформирование всех необходимых напряжений и коэффициентов, количество настраиваемых таймингов памяти достигает семнадцати. Есть возможность подключить интеллектуальное управление двух вентиляторов, подключаемых к 4-контактным разъёмам. И если к моменту официального выхода платы количество настраиваемых параметров останется на прежнем уровне или даже мало расширится, то Foxconn A79A-S совершенно сможет сделаться конкурентоспособной на фоне продвинутых продуктов остальных производителей.

Модель	Foxconn A79A-S
BIOS
Тип BIOS	AMI
Возможность старта материнской платы при повреждении BIOS	-
Мониторинг и управление системами охлаждения
Количество контролируемых линий питания	5
Количество контролируемых линий системы охлаждения (температура)	2
Количество контролируемых линий системы охлаждения (обороты кулеров)	3
Система зависимости оборотов кулеров от температуры	+
Возможность выключения системы при перегреве	-
Сигнализация при перегреве	-
Сигнализация при отказе кулеров	-
Дополнительно	-
Возможности разгона
Изменение множителя процессора (функционирует ли реально)	Есть, функционирует только на процессорах с разблокированным множителем
Изменение частот (указывается, в каких пределах и с каким шагом)
Частота тактового генератора (HTT)	От 190 до 400 МГц с шагом 1 МГц
Частоты шин	PCI Express: от 90 до 250 МГц с шагом 1 МГц CPU-NB Link Speed: от 800 до 5000 МГц с шагом 100 МГц SB: от 90 до 150 МГц с шагом 1 МГц
Частота памяти	400/533/667/800/1066 МГц
Изменение уровней питания (указывается, в каких пределах и с каким шагом)
На центральный процессор	+0,6 В с шагом 0,024 В
На шину FSB, PCI-Express или другие	CPU NB: +0,6 В с шагом 0,024 В
На модули памяти	+0,864 В с шагом 0,048 В
На NorthBridge (северный мост)	+0,864 В с шагом 0,048 В
Количество изменяемых временных задержек памяти	17
Перечисление изменяемых временных задержек памяти	CAS, tRCD, tRP, TRTP, TRAS, tRRD, tRC, tWR, TRWTTO, TWTR, TWRRD, TWRWR, TRDRD, TRFC0, TRFC1, TRFC2, TRFC3
Возможность динамического разгона	-
