35-ки от Gigabyte с поддержкой DDR3: GA-P35T-DS3P и GA-P35C-DS3R

Продукция известной компании Gigabyte представлена на рынке широким ассортиментом видеокарт, систем охлаждения и более того блоков питания, не говоря уже о ноутбуках и различной периферии. Но и с модельным рядом материнских плат никаких проблем не наблюдается. Благодаря неплохому качеству и широким возможностям платы тайваньской компании заслужили популярность посреди обычных пользователей и энтузиастов, которые всё больше начинают присматриваться к решениям этого производителя.

В недавнем обзоре мы познакомились с двумя платами Gigabyte, одна из которых позволяла пользователям определить в систему память DDR2 либо DDR3, благодаря чему появилась вероятность со временем перейти на свежеиспеченный тип памяти, не заменяя платы. Вторая имела в своём активе 5 слотов PCI - явление очень редкое следом появления шины PCI Express. Нынче мы продолжим анализировать платы Gigabyte, и на тот самый раз к нам на тесты попала модель, поддерживающая DDR3 и два слота PCI-E x16. Хотя высокая цена памяти следующего поколения (цена на комплект модулей 2х1024 МБ стартует на отметке ~$300, и это за DDR3-1066 (!)) сдерживает переход на свежий тип, она всё же вызывает заинтересованность у пользователей, на которых и рассчитана плата GA-P35T-DS3P. Ну а для сравнения производительности мы выберем модель с прошлого тестирования - GA-P35C-DS3R, но уже при использовании модулей DDR3.

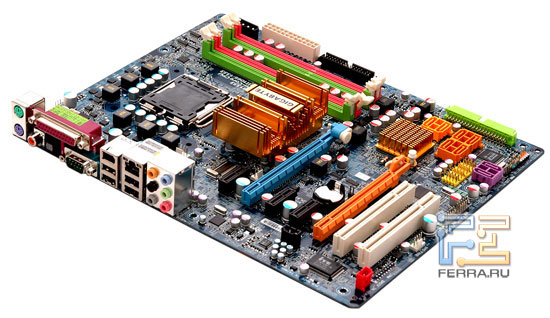

Gigabyte GA-P35T-DS3P

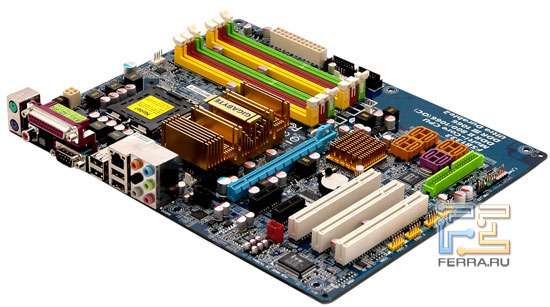

Gigabyte GA-P35C-DS3R

Характеристики платы

Описание модели
Производитель	Gigabyte
Модель	GA-P35C-DS3R
Поддержка процессоров
Модификация разъёма для процессора (Socket)	LGA775
Поддерживаемые модели процессоров	INTEL Core 2 Quad, Core 2 Extreme, Core 2 Duo, Pentium Dual-Core (E), Pentium Extreme Edition, Pentium D, Pentium 4, Celeron
Чипсет	Intel P35
Максимальная частота фронтальной шины (FSB), МГц	1333/1066/800
Поддерживаемая память
Тип памяти	DDR3
Диапазон частот памяти, МГц	1333/1066/800
Количество слотов памяти	4
Поддержка двухканального режима работы (в случае установки двух модулей)	+
Минимальное число модулей для старта	1
Максимальный объём модулей, ГБ	2
Максимальный объём поддерживаемой памяти, ГБ	8
Поддержка регистровых модулей памяти (Registered)	-
Поддержка модулей памяти с контролем чётности (ECC)	-
Чипсет
Модификация чипсета	Intel P35
Чип северного моста (номинал)	P35
Чип южного моста (номинал)	ICH9R
Поддерживаемые слоты расширения
Общее количество	7
PCI-Express x16	2 (1 электрически совместим с PCI-E x8)
PCI-Express x8	-
PCI-Express x4	-
PCI-Express x1	2
PCI	3
Порты ввода-вывода
USB	12 = (4x на панели + 8х на плате)
Версия USB	2.0
COM порты	1x на панели
LPT порты	1x на панели
PS\2 порты	2х на панели
FireWire (IEEE 1394) порты	3 = (1x на панели + 2x на плате)
Game порт (MIDI)	-
Дисковые Контроллеры
Наличие контроллера дисководов	+
Количество HDD контроллеров	2
Первый контроллер	Встроен в южный мост
Количество линий UDMA 133 на первом контроллере	-
Количество линий SATA на первом контроллере	6x SATA II (3 Гб/с)
Возможность формирования RAID массивов на уровне BIOS в первом контроллере	+
Уровни RAID	0, 1, 5, 10
Второй контроллер	Gigabyte SATA 2
Количество линий UDMA 133 на втором контроллере	1 черта на 2 устройства
Количество линий SATA на втором контроллере	2х SATA II (3 Гб/с)
Возможность формирования RAID массивов на уровне BIOS на втором контроллере	+
Уровни RAID	0, 1, JBOD
Суммарное численность устройств, которые не возбраняется подключить к контроллерам	10
Встроенная звуковая система
Наличие	+
Базируется на чипе	Realtek ALC889A
Количество выходных каналов	8 (7.1)
Наличие микрофонного входа	+
Наличие линейного входа	+
Наличие цифрового коаксиального выхода	+
Наличие цифрового коаксиального входа	-
Наличие цифрового оптического выхода	+
Наличие цифрового оптического входа	-
Количество разъёмов MiniJack на фронтальной панели	6
Наличие разъёма на плате для подключения СD-ROM (CD_IN)	+
Наличие разъёма на плате для подключения дополнительных устройств (AUX_IN)	-
Наличие разъёмов на плате для подключения фронтальной панели
Питание материнской платы
Основной разъём ATX	ATX 24-pin
Дополнительный разъём на 4 / 6 / 8 контактов	- \ - \ +
Разъём дополнительного питания типа Molex	+
Сложность блока стабилизации питания процессора	Высокая (6-фазная методика питания)
Система охлаждения
Количество выходов под кулеры	5
Тип выходов под кулеры	2х - четырёхконтактных 3x - трёхконтактных
Охлаждение северного моста	Пассивное
Охлаждение южного моста	Пассивное
Охлаждение модулей стабилизатора напряжений	-
Сетевые адаптеры
Сетевой адаптер 1	Ethernet 802.3 10\100\1000
Чип	Realtek 8111B
Возможность включения компьютера по сети (Wake On Lan)	+

Осматриваем плату

Очередной агент OEM-поставки попал к нам в антистатическом пакете, но розничным покупателям должно повезти больше, и в коробке с Gigabyte GA-P35T-DS3P они найдут следующее:

• Документация:
  • User s Manual
  • Hardware Installation Guidebook
  • Boxed Intel Processor Installation Instructions
• Шлейфы и переходники:
  • 4 кабеля SATA
  • 1 кабель eSATA
  • 1 SATA Power (внешний)
  • Шлейф IDE
  • Шлейф Floppy
  • 1 брекет eSATA
• Дополнительно:
  • I/O Shield
• Диски:
  • Диск с драйверами

Комплект поставки аналогичен GA-P35C-DS3R, как и большинству системных плат серии Ultra Durable 2, к коим обе платы и относятся.

Модель GA-P35T-DS3P поддерживает процессоры семейства Intel Core 2, Pentium Dual-Core/D/4, "экстремальные" версии и Celeron с разъёмом LGA775 и шиной FSB от 800 МГц. На установку процессоров Pentium 4 EE на базе 0,13-мк ядра Northwood плата не рассчитана. Помощь нестандартных частот памяти производителем не заявлена, так что придется довольствоваться "обычной" DDR3-800/1066/1333.

Посмотрев на плату, сию минуту же замечаешь сходство с одним раньше рассмотренным продуктом компании. И действительно, дизайн PCB сегодняшнего гостя на сто процентов повторяет Gigabyte GA-P35-DQ6, и отличия заключаются только в использованной системе охлаждения и поддерживаемом типе памяти.

Своеобразный файл

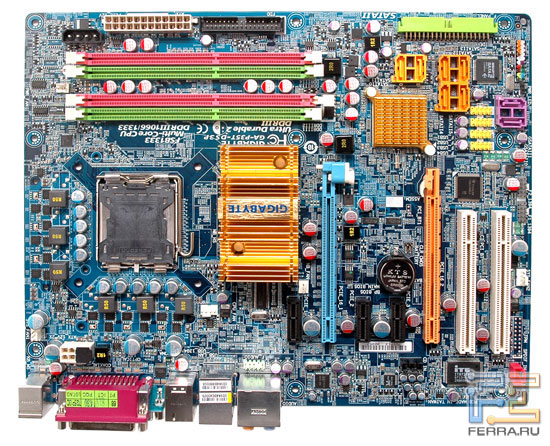

Gigabyte GA-P35T-DS3P

Из особенностей платы разрешено подметить присутствие двух разъёмов PCI-E x16, что позволит слить две видеокарты AMD в режиме CrossFire, но из-за ограничений чипсета Intel P35 вкалывать тандем будет по формуле "PCI-E x16 + PCI-E x4". И тут же замечаешь единственный недостаток: слоты DIMM расположены рядом к первому разъёму PCI Express x16, и чтобы изготовить замену модулей памяти, придется вытянуть видеокарту. Кстати, произвольный графический разъём снабжен защёлками, причём разношёрстными - связано это с близко расположенным северным мостом, радиатор которого вызвал бы проблему при демонтаже видеокарты.

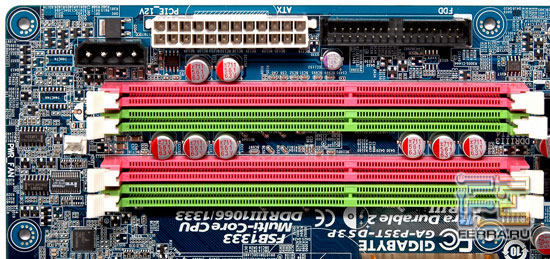

Слоты DIMM, разъёмы питания и FDD

Расположение периферийных разъёмов и коннекторов неоднозначное. Так, разъём ATX 24-pin, прибавочный molex, для подачи питания на PCI-E x16, IDE и коннекторы портов IEEE1394 размещены по краям платы, а разъёмы SATA и USB-порты - непонятной кучкой в правом нижнем углу.

Добавочный контроллер и разъёмы SATA, IDE, коннекторы USB и FrontPanel

Шесть каналов SATA II, реализованных благодаря южному мосту ICH9R, поддерживают RAID-массивы уровней 0, 1, 5, 10, но две пары из шести разъёмов могут быть блокированы, если пользователь установит во второй слот PCI-E x16 габаритную карту с двухэтажной СО, что может ограничить функциональность системы. На плате кроме того присутствует внешний контроллер Gigabyte SATA 2, поддерживающий два канала SATA II и один IDE, разъём которого повернут на 90 , хотя и не с такими широкими возможностями в организации RAID-массивов - только уровни 0, 1 или JBOD для дисков с последовательным интерфейсом.

Стандартно для плат Gigabyte гребёнка FrontPanel с цветовой кодировкой и подписями позволит справить систему без инструкции, а её размещение на краю платы жутко благоприятно при использовании открытого стенда.

Кроме двух разъёмов PCI-E x16 на GA-P35T-DS3P присутствуют ещё два обычных PCI и три PCI-E x1, один из которых близко расположен к радиатору северного моста. Вблизи двух разъёмов PCI-E x1, находящихся между графическими интерфейсами, нашлось местоположение батарейке, двум микросхемам BIOS и контактам Clear CMOS - постоянное тяготение производителя "упрятать" подальше данные контакты смотрится сильно странно.

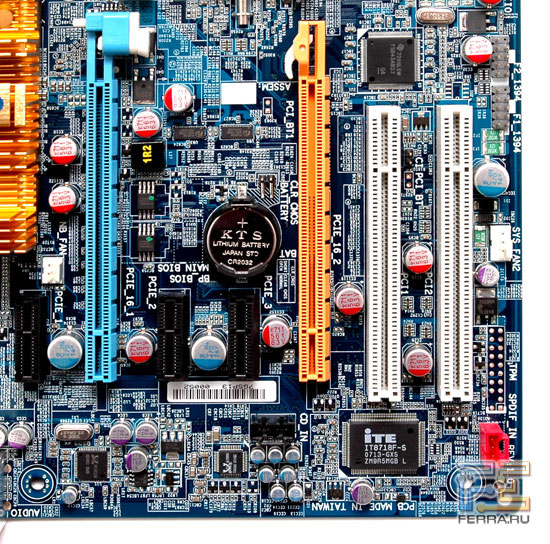

Слоты расширения, контакты Clear CMOS и две микросхемы BIOS

На задней панели стандартные порты PS/2 и архаичные COM и LPT дополняют оптический и коаксиальный S/PDIF, четыре USB, FireWire, сетевой разъём и шесть мини-джеков.

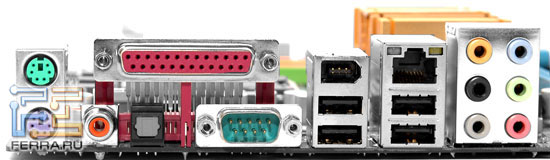

Задняя панель Gigabyte GA-P35T-DS3P

В качестве звукового решения применен 8-канальный HDA кодек Realtek ALC889A с соотношением сигнал/шум 106 dB и поддерживающий Blu-Ray и HD-DVD. Гигабитный сетевой адаптер представлен контроллером Realtek 8111B, расположенным на шине PCI Express.

За что стоит похвалить компанию Gigabyte, так это за употребление 6-канальной схемы стабилизации напряжения питания процессора и качественных компонентов в цепях питания. В частности, твердотельные конденсаторы обеспечат больше продолжительный срок службы GA-P35T-DS3P, а дроссели в броневых сердечниках избавят от высокочастотного писка, тот, что проявляется под нагрузкой системы или при более жёстком режиме работы, т.е. оверклокинге. Установленный 8-контактный разъём дополнительного питания ATX12V будет как раз уместно сказать при серьёзном разгоне четырёхъядерного процессора. Правда, расположен он не совершенно удачно - между задней панелью и процессорным разъёмом.

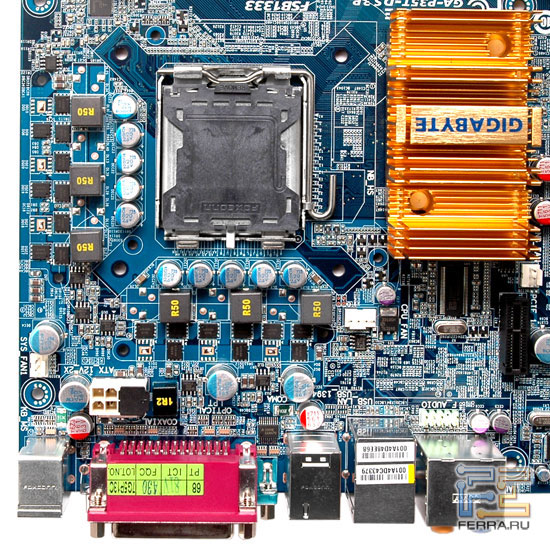

Подсистема питания и охлаждение чипсета

Система охлаждения ничего серьёзного собой не представляет - маленький алюминиевый радиатор на южном мосту и более немалый на северном. Для подключения вентиляторов на плате предусмотрено 5 коннекторов, два из которых, охватывая процессорный, 4-контактные, обеспечивающие управление вентиляторами с помощью ШИМ.
