ASUS P5E-VM HDMI и Gigabyte GA-G33M-S2 - интегрированные решения для дома и работы

Как известно, основным поставщиком интегрированных чипсетов для платформы LGA775 является фирма Intel, что не удивительно: кто, как не она, знает все тонкости своего детища. Но, наверное, не любой помнит, что Intel ещё разрабатывала дискретные решения, одно из первых - i740 - было очень конкурентоспособным на фоне NVIDIA Riva128 и 3dfx Voodoo. Следующий графический чип - i752 - уже не смог блистать своей производительностью и в мало изменённом виде стал составной частью одного из первых интегрированных решений компании - Intel 810. Час шло, а вкупе с ним совершенствовалось встроенное графическое ядро, которое, как и в конце 90-х годов прошлого века, так и не смогло снабдить более-менее комфортный фреймрейт в игровых приложениях, но для офисной работы или проигрывания фильмов его возможностей хватало с головой.

Сейчас, с ростом популярности HTPC (Home Theatre Personal Computer), где мощная графическая подсистема не так востребована, как в игровых компьютерах, интегрированные решения приобретают ещё большую популярность. Согласитесь, оттого что для постройки "видеодвойки" надобность в одном компоненте отпадает, а саму систему не возбраняется произвести ещё больше компактной, тихой и менее горячей. Как раз для подобных целей и предназначена попавшая к нам на тестирование системная плата ASUS P5E-VM HDMI на базе новейшего чипсета Intel G35.

Комплект системной логики Intel G35

Сами же чипсеты Intel 3 Series были представлены ещё в начале лета прошлого года, но выпуск G35 был перенесён на более запоздалый срок, как и высокоуровневого X38, а из анонсированных интегрированных решений для настольных ПК был доступен только G33. Одной из основных задач новой серии была подготовка к выходу будущих процессоров на 45-нанометровом ядре Penryn, а кроме того переход на шину FSB 1333 МГц и помощь прогрессивного типа памяти DDR3. Плюс ко всему прочему обновился и южный мост - ICH9, функциональность которого расширилась до 12 портов USB 2.0, и появилась вероятность задействовать технологию Turbo Memory, в основе которой лежит установка дополнительного модуля с флеш-памятью, позволяющего ускорить загрузку приложений в операционной системе Windows Vista. Встроенное в G33 графическое ядро GMA 3100 ничего нового не принесло - всё та же возможность действовать с совместимыми с DirectX 9.0 c приложениями и употребление технологии Intel Clear Video Technology, обеспечивающей улучшенное свойство изображения видеоматериалов.

Интегрированный чипсет Intel G35 оказался не в такой степени прогрессивным, как его меньшой "сородич". Так, G35 не поддерживает DDR3, а довольствуется лишь памятью DDR2-800. В качестве южного моста употребляется устаревший ICH8, поддерживающий 10 портов USB 2.0 вместо 12 в ICH9.

Блок-схема чипсета Intel G35

Зато новое графическое ядро GMA X3500 обзавелось поддержкой API DirectX 10, что позволяет на все сто насладиться всеми красотами интерфейса Aero в Windows Vista, хотя о качественной картинке в DX10-совместимых играх разрешено забыть, играя лишь на минимальных настройках. Не забыты также методика Intel Clear Video Technology и подмога интерфейса HDMI.

В итоге группа Intel выпустила продукт, имеющий избыточную функциональность для офисной системы, но достаточную для медиацентра, позволяющего просматривать фильмы в высоком качестве и заниматься веб-сёрфингом, при этом сама организация может занимать самое меньшее места.

Теперь что касается нашего тестирования. На практике ничто не мешает применять материнские платы на интегрированных чипсетах как стартовую площадку для домашнего компьютера. Например, разрешается прежде достать всё необходимое, сэкономив на дискретной видеокарте, а затем уже обзавестись более мощной видеоподсистемой. Потому мы решили протестировать ASUS P5E-VM HDMI как стандартную плату, без использования тестов встроенной графики, в которых несложно нет смысла.

В качестве оппонента была выбрана плата на базе G33 производства Gigabyte - GA-G33M-S2, ну а для сравнения с дискретными чипсетами использовалась MSI P35 Neo3, которую мы недавно уже рассмотрели.

ASUS P5E-VM HDMI

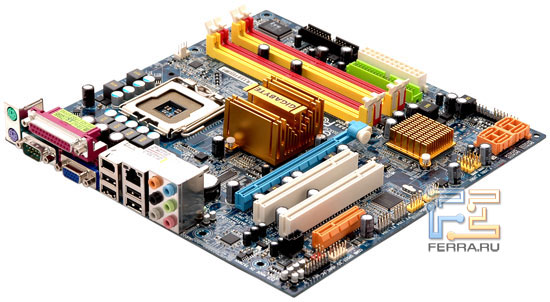

Gigabyte GA-G33M-S2

MSI P35 Neo3

Характеристики плат

Описание модели
Производитель	ASUS	Gigabyte
Модель	P5E-VM HDMI	GA-G33M-S2
Поддержка процессоров
Модификация разъёма для процессора (Socket)	LGA775	LGA775
Поддерживаемые модели процессоров	Intel Core 2 Quad, Core 2 Extreme, Core 2 Duo, Pentium Dual-Core (E), Pentium Extreme Edition, Pentium D, Pentium 4, Celeron Dual Core, Celeron	Intel Core 2 Quad, Core 2 Extreme, Core 2 Duo, Pentium Dual-Core (E), Pentium Extreme Edition, Pentium D, Pentium 4, Celeron Dual Core, Celeron
Чипсет	Intel G35	Intel G33
Максимальная частота фронтальной шины (FSB), МГц	1333/1066/800	1333/1066/800
Поддерживаемая память
Тип памяти	DDR2	DDR2
Диапазон частот памяти, МГц	800/667/533	800/667
Количество слотов памяти	4	4
Поддержка двухканального режима работы (в случае установки двух модулей)	+	+
Минимальное численность модулей для старта	1	1
Максимальный объём модулей, ГБ	2	2
Максимальный объём поддерживаемой памяти, ГБ	8	8
Поддержка регистровых модулей памяти (Registered)	-	-
Поддержка модулей памяти с контролем чётности (ECC)	-	-
Чипсет
Модификация чипсета	Intel G35	Intel G33
Чип северного моста (номинал)	G35	G33
Чип южного моста (номинал)	ICH9R	ICH9
Графическое ядро	GMA X3500	GMA 3100
Поддерживаемые слоты расширения
Общее количество	4	4
PCI-Express x16	1	1
PCI-Express x8	-	-
PCI-Express x4	-	1
PCI-Express x1	2	-
PCI	1	2
Порты ввода-вывода
USB	12 = (6x на панели + 6х на плате)	12 = (4x на панели + 8х на плате)
Версия USB	2.0	2.0
COM-порты	1x на плате	1x на панели
LPT-порты	-	1x на панели
PS/2-порты	2х на панели	2х на панели
FireWire (IEEE 1394) порты	2 = (1x на панели + 1х на плате)	3 = (1x на панели + 2х на плате)
Game-порт (MIDI)	-	-
Видеовыход
D-Sub	+	+
HDMI	+	-
DVI	+ (через переходник)	-
Дисковые контроллеры
Контроллер дисководов	+	+
Количество HDD-контроллеров	2	2
Первый контроллер	Встроен в южный мост	Встроен в южный мост
Количество линий UDMA 133 на первом контроллере	-	-
Количество линий SATA на первом контроллере	6x SATA II (3 Гб/с)	4x SATA II (3 Гб/с)
Возможность формирования RAID-массивов на уровне BIOS в первом контроллере	+	-
Уровни RAID	0, 1, 5, 10	-
Второй контроллер	JMicron JMB368	JMicron JMB368
Количество линий UDMA 133 на втором контроллере	1 черта на 2 устройства	1 граница на 2 устройства
Количество линий SATA на втором контроллере	-	-
Возможность формирования RAID-массивов на уровне BIOS на втором контроллере	-	-
Уровни RAID	-	-
Суммарное число устройств, которое позволительно подключить к контроллерам	8	6
Встроенная звуковая система
Наличие	+	+
Базируется на чипе	Realtek ALC883	Realtek ALC889A
Количество выходных каналов	8 (7.1)	8 (7.1)
Микрофонный вход	+	+
Линейный вход	+	+
Цифровой коаксиальный выход	+	+
Цифровой коаксиальный вход	-	-
Цифровой оптический выход	-	+
Цифровой оптический вход	-	-
Количество разъёмов mini-jack на фронтальной панели	6	6
Разъём на плате для подключения СD-ROM (CD_IN)	+	+
Разъём на плате для подключения дополнительных устройств (AUX_IN)	-	-
Разъёмы на плате для подключения фронтальной панели	+	+
Питание материнской платы
Основной разъём ATX	ATX 24-pin	ATX 24-pin
Дополнительный разъём на 4/6/8 контактов	+/-/-	+/-/-
Сложность блока стабилизации питания процессора	Средняя (4-фазная технология питания)	Высокая (6-фазная методика питания)
Система охлаждения
Количество выходов под вентиляторы	3	2
Тип выходов под кулеры	1х - четырёхконтактный 2x - трёхконтактных	2х - четырёхконтактных
Охлаждение северного моста	Радиатор	Радиатор
Охлаждение южного моста	Радиатор	Радиатор
Охлаждение модулей стабилизатора напряжений	-	-
Сетевые адаптеры
Сетевой адаптер 1	Ethernet 802.3 10/100/1000	Ethernet 802.3 10/100/1000
Чип	Atheros L1	Realtek RTL8111B
Возможность включения компьютера по сети (Wake On Lan)	+	+
Формфактор
Формфактор	mATX	mATX
Размеры, мм	244x244	244x244

Комплект поставки

Материнская плата ASUS P5E-VM HDMI поставляется в синей коробке, выполненной в "Ai-стиле", знакомом нам уже не единственный год. Помимо стандартных характеристик на упаковке также отмечаются уникальные особенности платы, а аккурат применение твердотельных конденсаторов и поддержка интерфейса HDMI, благодаря которому можно отдавать видео и звук высокой чёткости.

Упаковка ASUS P5E-VM HDMI

Комплект поставки для этакий "малютки" оказался крайне более того неплохим. Присутствует всё необходимое для сборки небольшой, но "напичканной" системы. Добавочный набор ПО на компакт-диске, посреди которого есть такие программы, как Norton Internet Security 2007 и Corel Snapfire Plus SE 1.2, не останутся без внимания пользователя.

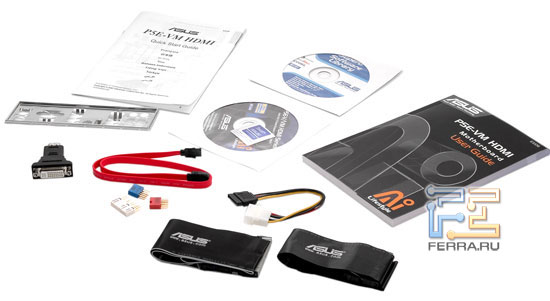

Комплект поставки

• Документация:
  • ASUS P5E-VM HDMI User Guide
  • ASUS P5E-VM HDMI Quick Start Guide
• Шлейфы и переходники:
  • 3 кабеля SATA
  • Переходник SATA Power
  • Шлейф IDE
  • Шлейф Floppy
  • Переходник HDMI/DVI
• Дополнительно:
  • Набор коннекторов Q-Connector
  • I/O Shield
• Диски:
  • DVD с драйверами
  • CD с дополнительным ПО

Переходник HDMI/DVI

В комплекте также имеется переходник HDMI/DVI, позволяющий подключить к плате монитор сквозь цифровой интерфейс DVI. Это особенный шаг производителя, но более дальновидный. Как правило, на графических адаптерах устанавливаются разъёмы DVI, и уже посредством переходник подключается внешний телеприёмник с HDMI-интерфейсом. В нашем же случае мы через переходник подключаем теперешний монитор, зато в будущем, когда прогрессивный стандарт наберёт популярность, можно будет устроиться без всяких дополнительных средств.

Плата Gigabyte GA-G33M-S2, как и агент ASUS, поставляется в коробке, выполненной в фирменном стиле, но в различие от первой не имеет такого богатого комплекта.

Упаковка Gigabyte GA-G33M-S2

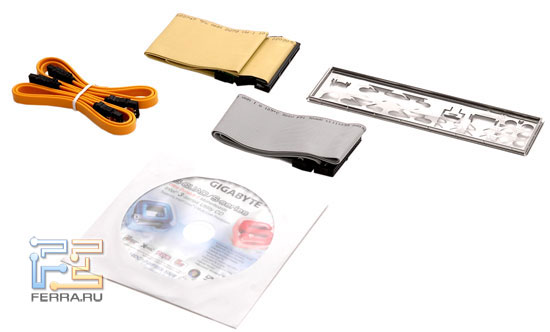

Комплект поставки

• Документация:
  • User's Manual
  • Intel LGA775 CPU Installation Guide
• Шлейфы и переходники:
  • 2 кабеля SATA
  • Шлейф IDE
  • Шлейф Floppy
• Дополнительно:
  • I/O Shield
• Диски:
  • Motherboard driver disk

Как видим, только всё необходимое, чтобы справить простенькую систему, к примеру - офисную машину, начинка которой будет под сделаться самой плате. Но больше заурядно и не требуется.
