Эволюционные революционеры: ASUS P5E3 Premium WiFi-AP n Edition и MSI X48 Platinum на чипсете X48

С выходом в прошлом году высокоуровневого набора системной логики Intel X38 Express пользователи наконец-то получили долгожданную поддержку 32 линий PCI Express для графических интерфейсов, причём стандарта PCI-E 2.0, тот, что привнёс удвоение пропускной способности интерфейса. Благодаря таким возможностям постройка полноценных CrossFire-систем стала реальностью, что позволяло составлять на базе X38 мощные игровые машины. Другими существенными отличиями от больше доступного P35 свежий чипсет не обладал, неужто что технологией XMP (eXtreme Memory Profiles), подобной EPP от NVIDIA.

Но как выяснилось, high-end-чипсет оказался промежуточным, и его безотлагательно же должен заместить X48 с некоторыми отличиями - официальной поддержкой шины FSB с частотой 1600 МГц и памяти DDR3-1600. Как известно, покорение реальной частоты в 400 МГц для FSB перестало быть чем-то выдающимся начиная с Intel P965 - скорее задача заключалась уже в 500-мегагерцевом рубеже. Да и грамотно спроектированные решения на базе P35, не говоря уже о X38, безмятежно функционировали на частоте 400 МГц. Этим и решили употребить некоторые производители, представив продукты с поддержкой новой шины. Проблем с новым типом памяти ещё не было - модули DDR3-1600 на практике отсутствовали на рынке, а как раз с ними наблюдается откровенный прирост производительности при переходе на DDR3. В текущее время же актуальность нового типа растёт благодаря снижению цены на модули DDR3, но они в то время как ещё как самое малое раза в три дороже скоростных модулей DDR2-1066.

С выходом очередного флагмана компании Intel основные игроки рынка материнских плат оперативно выпустили решения на базе X48, что и не удивительно, потому что по сути новоиспеченный чипсет ничем не отличается от X38, а значит, без проблем может применяться на PCB своего предшественника. Аккурат это и разрешается присматривать на примере представителей ASUS и MSI, попавших к нам на тестирование: обе платы по дизайну целиком повторяют рассмотренные прежде продукты на базе X38 и относятся к топовым решениям. Группа ASUS более того не изменила модельный строй P5E3, а только добавила в названии платы словечко Premium. MSI пошла стандартным путём, сменив наименование на X48 Platinum.

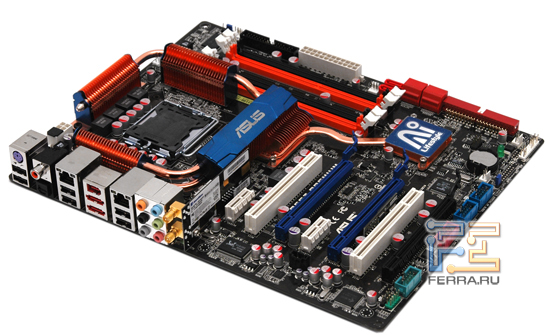

ASUS P5E3 Premium/WiFi-AP @n Edition

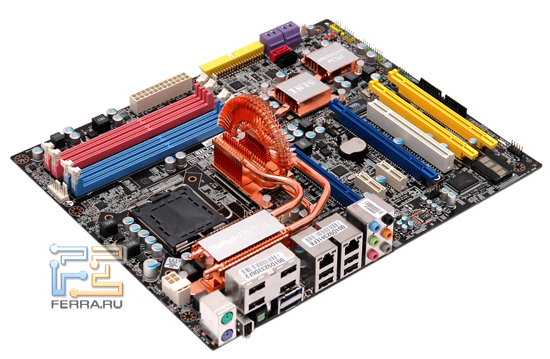

MSI X48 Platinum

Технические характеристики плат

Производитель	ASUS	MSI
Модель	P5E3 Premium/WiFi-AP @n Edition	X48 Platinum
Поддержка процессоров
Модификация разъёма для процессора (Socket)	LGA775	LGA775
Поддерживаемые модели процессоров	Intel Core 2 Quad, Core 2 Extreme, Core 2 Duo, Pentium Dual-Core (E), Pentium Extreme Edition, Pentium D, Pentium 4	Intel Core 2 Quad, Core 2 Extreme, Core 2 Duo, Pentium Dual-Core (E), Pentium Extreme Edition, Pentium D, Pentium 4
Чипсет	Intel X48	Intel Х48
Максимальная частота фронтальной шины (FSB), МГц	1600/1333/1066/800	1600/1333/1066/800
Поддерживаемая память
Тип памяти	DDR3	DDR3
Диапазон частот памяти, МГц	2000*/1800*/1600/1333/1066/800	1600/1333/1066/800
Количество слотов памяти	4	4
Поддержка двухканального режима работы (в случае установки двух модулей)	+	+
Минимальное число модулей для старта	1	1
Максимальный объём модулей, ГБ	2	2
Максимальный объём поддерживаемой памяти, ГБ	8	8
Поддержка регистровых модулей памяти (Registered)	-	-
Поддержка модулей памяти с контролем чётности (ECC)	-	-
Чипсет
Модификация чипсета	Intel X48	Intel Х48
Чип северного моста (номинал)	X48	Х48
Чип южного моста (номинал)	ICH9R	ICH9R
Чип-коммутатор	-	IDT PES16T7
Поддерживаемые слоты расширения
Общее количество	6	7
PCI-Express x16	3 (2х PCI-E 2.0 x16 + 1x PCI-E x4)	4 (2х PCI-E 2.0 x16 + 2x PCI-E x4)
PCI-Express x8	-	-
PCI-Express x4	-	-
PCI-Express x1	2	2
PCI	2	1
Порты ввода-вывода
USB	10 = (4x на панели + 6х на плате)	12 = (8x на панели + 4х на плате)
Версия USB	2.0	2.0
COM-порты	1x на плате	1x на плате
LPT-порты	-	-
PS/2-порты	1х на панели (для клавиатуры)	2х на панели
FireWire (IEEE 1394) порты	2 = (1x на панели + 1х на плате)	2 (1 на панели + 1 на плате)
Game-порт (MIDI)	-	-
Дисковые контроллеры
Наличие контроллера дисководов	+	+
Количество HDD-контроллеров	2	3
Первый контроллер	Встроен в южный мост	Встроен в южный мост
Количество линий UDMA 133 на первом контроллере	-
Количество линий SATA на первом контроллере	6x SATA II (3 Гб/с)	4 SATA + 2 eSATA
Возможность формирования RAID-массивов на уровне BIOS в первом контроллере	+	+
Уровни RAID	0, 1, 5, 10	0, 1, 5, 10
Второй контроллер	JMicron JMB363	Silicon Image 5723
Количество линий UDMA 133 на втором контроллере	1 черта на 2 устройства	-
Количество линий SATA на втором контроллере	2х eSATA	2
Возможность формирования RAID-массивов на уровне BIOS на втором контроллере	+	+
Уровни RAID	0, 1, JBOD	0, 1, JBOD
Третий контроллер		Marvell 88SE6111
Количество линий UDMA 133 на втором контроллере		1 граница на 2 устройства
Суммарное численность устройств, которое разрешено подключить к контроллерам	10	10
Встроенная звуковая система
Наличие	+	+
Базируется на чипе	ADI AD1988B	Realtek ALC888
Количество выходных каналов	8 (7.1)	8 (7.1)
Микрофонный вход	+	+
Линейный вход	+	+
Цифровой коаксиальный выход	+	-
Цифровой коаксиальный вход	-	-
Цифровой оптический выход	+	+
Цифровой оптический вход	-	-
Количество разъёмов Mini-Jack на фронтальной панели	6	6
Разъём на плате для подключения СD-ROM (CD_IN)	+	+
Разъём на плате для подключения дополнительных устройств (AUX_IN)	-	-
Разъёмы на плате для подключения фронтальной панели	+	+
Питание материнской платы
Основной разъём ATX	ATX 24-pin	ATX 24-pin
Дополнительный разъём на 4/6/8 контактов	-/-/+	-/-/+
Сложность блока стабилизации питания процессора	Высокая (8-фазная технология питания)	Высокая (8-фазная методика питания)
Система охлаждения
Количество выходов под кулеры	6	6
Тип выходов под кулеры	1х - четырёхконтактный 5x - трёхконтактных	2х - четырёхконтактных 4х - трёхконтактных
Охлаждение северного моста	Пассивное с использованием тепловой трубки	Пассивное с использованием тепловой трубки
Охлаждение южного моста	Пассивное с использованием тепловой трубки	Пассивное с использованием тепловой трубки
Охлаждение модулей стабилизатора напряжений	Пассивное с использованием тепловой трубки	Пассивное с использованием тепловой трубки
Сетевые адаптеры
Сетевой адаптер 1	Ethernet 802.3 10/100/1000	Ethernet 802.3 10/100/1000
Чип	Marvell 88E8056 (PCI-E)	Realtek 8111B (PCI-E)
Возможность включения компьютера по сети (Wake On Lan)	+	+
Сетевой адаптер 2	Ethernet 802.3 10/100/1000	Ethernet 802.3 10/100/1000
Чип	Realtek RTL8110SC (PCI)	Intel 82566DC
Возможность включения компьютера по сети (Wake On Lan)	+	+
Сетевой адаптер 3	Wi-Fi 802.11n/g/b	-
Чип	Ralink RT2770F (USB)	-
Дополнительно	ASUS Express Gate	-

Комплект поставки

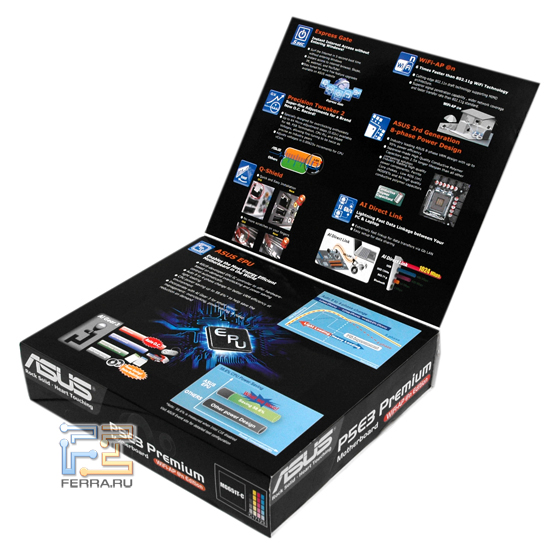

Плата ASUS P5E3 Premium/WiFi-AP @n Edition поставляется в коробке чёрного цвета с откидной крышкой, где расписаны все прелести данной модели. Тут же в глаза бросается рекламная инфа энергосберегающего процессора EPU, призванного сократить расходы электричества при невеликий нагрузке на процессор.

Упаковка ASUS P5E3 Premium/WiFi-AP @n

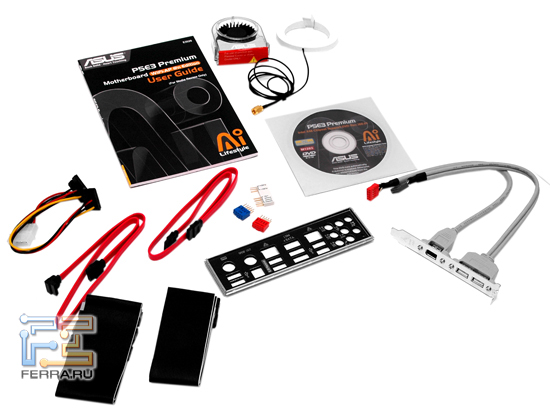

Комплект поставки идентичен рассмотренной раньше ASUS P5E3 Deluxe, неужели что отсутствует пульт ДУ - вместо него имеется вторая антенна Wi-Fi.

Комплект поставки

• Документация:
  • P5E3 Premium User Guide
  • P5E3 Premium Quick Start Guide
• Шлейфы и переходники:
  • 6 кабелей SATA
  • 1 переходник SATA Power на два устройства
  • Шлейф IDE
  • Шлейф Floppy
  • 1 планка с двумя разъемами USB и одним FireWire
• Дополнительно:
  • 2 кулера
  • Набор коннекторов Q-Connector
  • I/O Shield
• Диски:
  • DVD-диск с драйверами
  • CD-диск с дополнительным ПО

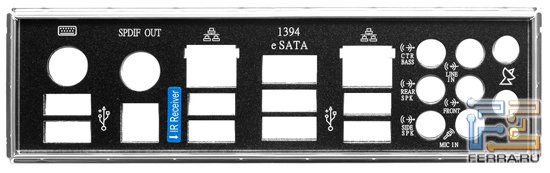

Также в комплекте поставляется фирменная планка I/O Shield, на которой присутствует метка, к какому USB-порту подключать ИК-приёмник, хотя его в наличии нет.

Планка I/O Shield

В остальном - стандартный Deluxe-комплект, в котором имеется всё, что необходимо для сборки высокоуровневой системы. Это и значительное количество кабелей для подключения накопителей, и дополнительная планка с USB- и FireWire-портами, комплект коннекторов Q-Connector и два вентилятора на радиаторы системы охлаждения. Кроме того имеется обеспеченный набор дополнительного ПО, который сгодится в домашнем использовании.

Представитель MSI на базе X48 упакован в обычную коробку с дизайном, знакомым нам по MSI X38 Platinum, но надписи на лицевой панели уже гласят о поддержке FSB 1600 и DDR3-1600.

Упаковка MSI X48 Platinum

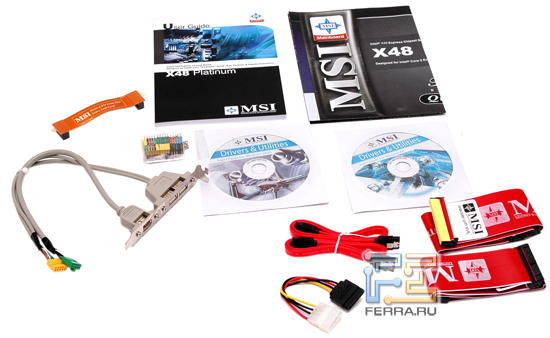

Комплект поставки эдакий же, как у MSI X38 Platinum. Имеются планка с дополнительным разъёмом IEEE1394 и мостики для соединения видеокарт в режиме CrossFire.

Комплект поставки

• Документация:
  • Motherboard User Guide
• Шлейфы и переходники:
  • 4 кабеля SATA
  • 2 переходник SATA Power
  • Шлейф IDE
  • Шлейф Floppy
• Дополнительно:
  • Набор дополнительных коннекторов
  • Два мостика CrossFire
  • Стойка с разъемом FireWire
  • I/O Shield
• Диски:
  • Drivers & Utilities Intel Chipset for Windows Vista
  • Drivers & Utilities Intel Chipset for Windows XP

Кабели в достаточном количестве, а существование коннекторов-переходников позволит нетрудно подключить шлейфы от передней панели корпуса.
