Источники бесперебойного питания от IPPON
Наша лаборатория уже неоднократно представляла вниманию читателей обзоры по источникам бесперебойного питания, в том числе от компании IPPON, в частности - в декабре минувшего года.
Но неослабевающий заинтересованность к данному классу оборудования побудил нас сызнова возвратиться к этой теме. Ибо, несмотря на реформу РАО "ЕЭС", наши питающие сети лучше почему-то не становятся...
IPPON Smart Power Pro 1000
Представляемый источник бесперебойного питания разрешается по ряду параметров отнести к классическим UPS. Чем-то (внешним видом?) он шибко напоминает продукцию APC.
 |
 |
 |

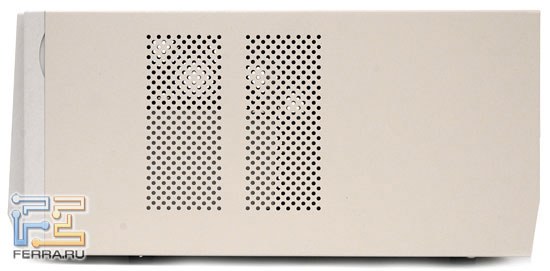

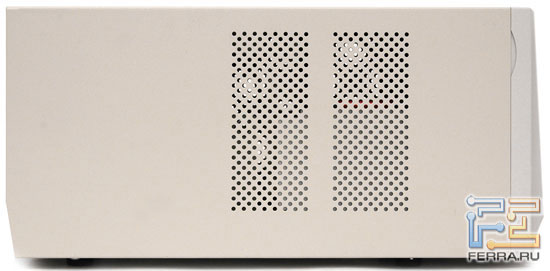

| Внешний облик IPPON Smart Power Pro 1000 |
Упаковка источника проста, функциональна и довольно информативна: кроме технических характеристик
 |
| Упаковка и технические характеристики IPPON Smart Power Pro 1000 |
она несёт на себе на практике девиз формата Plug-and-Play, тот, что не возбраняется утрированно представить таким образом:
 |
| Интерпретация P-N-P от IPPON |
В принципе, как с программой "минимум миниморум" использования источников бесперебойного питания с этим лозунгом разрешено и согласиться. Хотя этакий вариант и не на все сто отражает возможности изделия.
Однако вернёмся к техническим характеристикам IPPON Smart Power Pro 1000.
Технические характеристики IPPON Smart Power Pro 1000
|
Наименование параметра |
Значение/наличие |
|
Номинал питающей сети |
220 В 25%, 47-63 Гц |
|
Номинал выходного напряжения |
220 В 5%, 50 Гц 5% |
|
Выходная мощность |
1000 ВА / 600 Вт |
|
Форма выходного сигнала |
Аппроксимированная синусоида |
|
Время работы от батареи |
5...30 минут (в зависимости от мощности нагрузки) |
|
Время переключения на батарею |
3 мс |
|
Функция запуска оборудования без подключения к электросети |
+ |
|
Батарея |
Необслуживаемая герметичная свинцово-кислотная батарея, 24 В, два аккумулятора 12 В, 7,2 Ач |
|
Регулировка напряжения |
+ (понижение и повышение) |
|
Индикация и оповещение |
Светодиодная (6 режимов) и звуковая ("Резерв", "Разряд", "Перегрузка") |
|
Защита от импульсов |
320 Дж, 2 мс |
|
Защита по входу |
Автоматический предохранитель |
|
Защита от короткого замыкания по выходу |
+ |
|
Автоматическое отключение при перегрузке |
+ |
|
Защита телефонной линии |
+ (RJ-11) |
|
Управление и мониторинг |
RS-232, USB, WinPower 2004 |
|
Вес |
6,5 кг |
|
Размеры (ШxДxВ) |
140x368x180 мм |
В комплект поставки IPPON Smart Power Pro 1000 помимо соединительных кабелей, необходимых для работы, входят отображение на русском языке и диск с программным обеспечением.
 |
| Интеллектуальная комплектация IPPON Smart Power Pro 1000 |

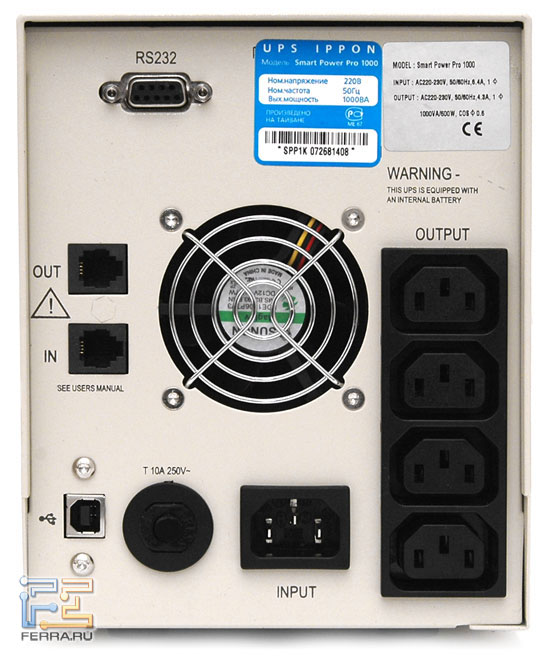

На задней стенке корпуса расположены все коммутационные интерфейсы, а именно:
- четыре разъёма для подключения защищаемой нагрузки
- сетевой интерфейс питания
- разъёмы фильтра защиты телефонной линии RJ-11
- автомат защиты
- вентилятор
- разъёмы управления RS-232 и USB
 |
| IPPON Smart Power Pro 1000, коммутационная панель |

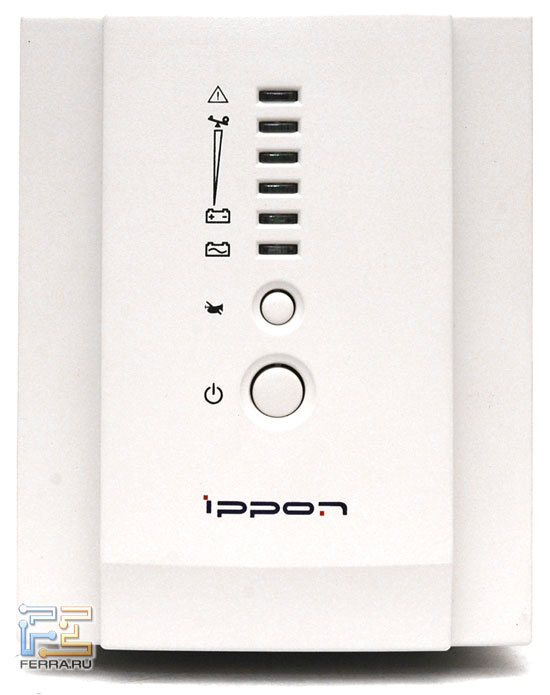

На передней панели корпуса (которая, кстати, выполнена съёмным модулем, как у APC) расположены кнопочные выключатели питания и звукового оповещения, а кроме того шесть индикаторных светодиодов:
 |
| IPPON Smart Power Pro 1000, лицевая панель |

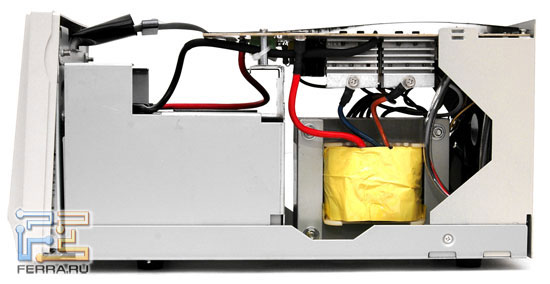

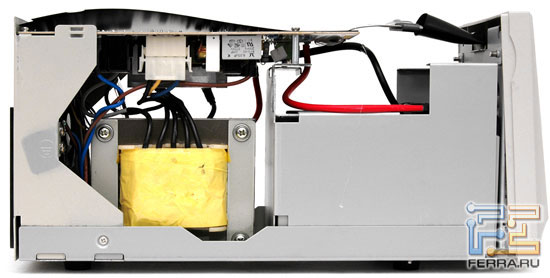

Внутренняя компоновка бесперебойника от IPPON также классическая: за передней панелью находится аккумуляторный отсек, а за ним - силовой трансформатор. Плата управления расположена над трансформатором, под верхним кожухом. Эта плата, пожалуй, единственное, что вызвало у нас некоторые "вопросы" к конструкции, поскольку, на свой взгляд, при таком решении не обеспечивается качественный теплоотвод от радиоэлементов. Да и радиаторы маловаты. Еще раз же, на свойский взгляд.
В остальном конструкция безупречна в силу своей "классичности".
Своеобразный файл |
Особый файл |
| Монтаж IPPON Smart Power Pro 1000 |
Тестирование проводилось в средненагруженном режиме и показало, что IPPON Smart Power Pro 1000 - совершенно приемлемый бесперебойник.
Проверка пограничных режимов IPPON Smart Power Pro 1000
|
Входное напряжение |
Выходное напряжение | |
|
"Батарея", переход по превышению напряжения |
Переход отсутствует | |
|
"Стабилизация", верхняя рубежная линия по превышению напряжения |
265 |
220 |
|
"Стабилизация", нижняя граница по превышению напряжения |
248 |
198 |
|
"Прямой проход", верхняя граница |
247 |
237 |
|
"Прямой проход", нижняя граница |
200 |
190 |
|
"Стабилизация", верхняя граница по понижению напряжения |
199 |
224 |
|
"Стабилизация", нижняя граница по понижению напряжения |
166 |
184 |
|
"Батарея", переход по понижению напряжения |
165 |
200 |
Оценка "времени жизни" бесперебойника приводилась при мощности нагрузки 200 Вт:
Характеристики автономной работы IPPON Smart Power Pro 1000
|
Напряжение при 100% заряда батареи |
219 |
|
Напряжение при 50% заряда батареи |
219 |
|
Напряжение при 15% заряда батареи |
218 |
|
Время работы от батареи при 200 Вт нагрузки |
19 минут |
|
Время зарядки батареи UPS |
4 часа 12 минут |
Как видно из результатов наших скромных испытаний, параметры полностью приемлемые для источника бесперебойного питания средне-бытовой группы. А IPPON Smart Power Pro 1000 как таковой, в общем-то, и позиционируется.
