Antec Sonata Designer 500 - спокойный остов для энтузиастов

Сегодня на рынке преобладают корпуса, негусто чем отличающиеся в своей массе дружбан от друга. Что, в общем-то, понятно: корпус - это не процессор и более того не материнская плата, вещь сугубо утилитарная, служащая вместилищем для терабайтов и гигагерцев. Разумеется, есть и обратные примеры. Производители стараются перещеголять товарищ друга, наделяя свою продукцию уникальными качествами: иные корпуса нас поражают своими габаритами, замысловатым внешним видом или огромными вентиляторами. И только немногие наделяют свои детища качествами, незаметными для невооружённого глаза, такими как продуманная организация охлаждения и невысокий порядок шума (которых так нередко недостаёт нашим домашним компьютерам). Недавно в нашу лабораторию попал как раз единственный из таких "особых" корпусов производства Antec под названием Sonata Designer 500.

Antec Sonata Designer 500

Корпус Antec Sonata Designer 500 типоразмера midi-tower имеет привлекательный строгий внешний облик, глянцевое белое покрытие и весит рядом 12 килограмм. Способен приютить материнские платы формфакторов ATX и mATX, имея при этом габариты 424х205х462 мм. Основная анонсированная черта - низкий уровень создаваемого шума. Соответствует ли это действительности, мы узнаем, проведя тестирование и пожив с ним какое-то миг бок о бок.

Сама фирма Antec была основана в далёком 1986 году и занимается производством корпусов, блоков питания и систем охлаждения. Известна высоким качеством своих изделий, их бесшумностью, продуманностью конструкций и строгостью стиля. Не так давнехонько продукция Antec - кстати, шибко популярная во всём мире - появилась на нашем рынке, что не может не радовать.

Возможно, многие наши читатели не раз слышали о нашумевшем в своё пора корпусе Antec P180 или о его улучшенной версии Antec P182. К сожалению, вашему покорному слуге так и не довелось ознакомиться и лично их "пощупать", но фортуна улыбнулась - и появилась вероятность опробовать в деле совершенно свежее изделие компании, чему я, собственно говоря, рад.

Обзор Antec Sonata Designer 500

Корпус поставляется в мелкий картонной коробке, которая, к сожалению, не имеет отверстий для удобной ручной транспортировки:

Коробка

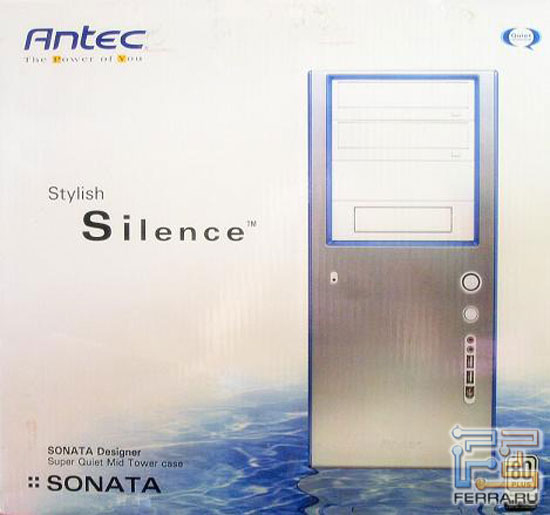

На лицевой стороне упаковки в глаза безотложно бросается надпись "Stylish Silence", что в переводе с английского означает "Элегантная тишина". Разом видно, на что производитель делает упор.

Коробка

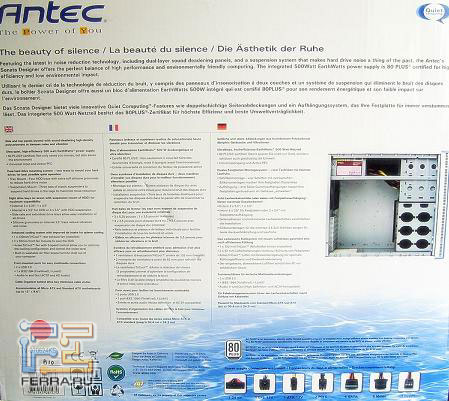

На обратной стороне упаковки находится краткое изображение характеристик корпуса на трёх языках. Кроме того вкратце описаны возможности предустановленного блока питания.

Коробка

На оставшихся сторонах упаковки находится инфа об основных достоинствах Sonata Designer 500, которые в основном подчёркивают тихую работу и удобство.

Упаковка

Упакован корпус надёжно. Он помещён в мягкую материя и по бокам твердо прижат поролоновыми вставками. Это говорит о том, что транспортировка корпуса будет надёжной, даже долговременная.

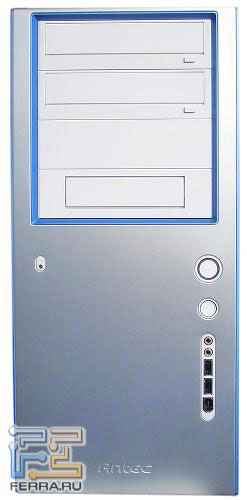

Передняя панель

Панель

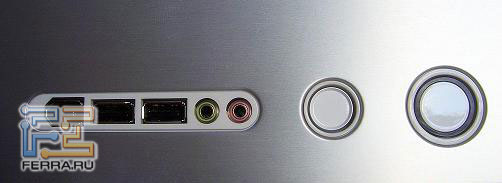

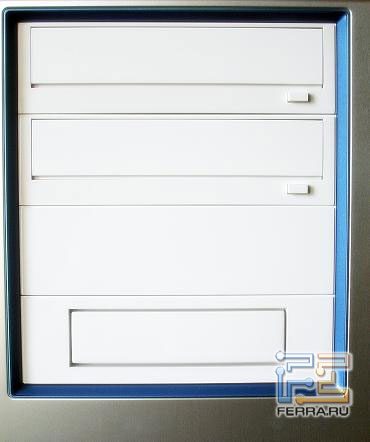

Объекты передней панели

С передней панели есть доступ к четырём отсекам 5,25"" или трём 5,25" и одному 3,5". Сама панель выполнена из пластика. С правой стороны лицевой панели позволительно подметить немного портов для подключения периферии: два USB 2.0, один IEEE 1394 (FireWire, I. Link), аудиовход/выход (HDA и AC"97). Ещё виден индикатор HDD и кнопки Power/Reset.

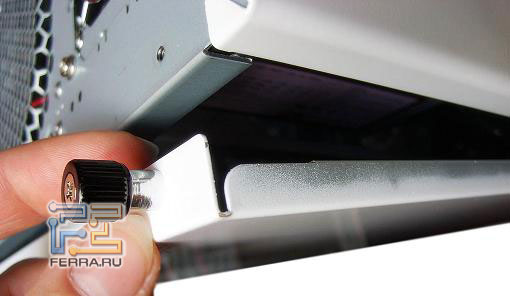

Крепление боковой крышки

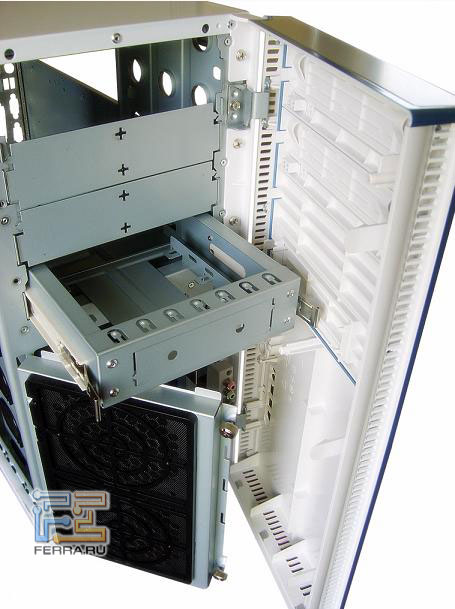

Передняя панель разобрана

Передняя панель имеет функцию "двери". Чтобы употребить этой функцией, нужно сначала открутить левую боковую крышку, которая крепится удобными пружинистыми винтами. Вслед за тем чего следует отжать три пластиковых крючка передней панели. При необходимости панель разрешается снять совсем. Виден один отсек салазки-переходник 5,25" на 3,5", что кажется удобным.

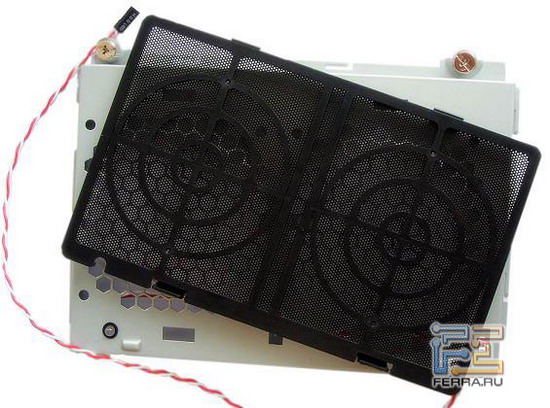

Панель вентиляторов

Как вы уже могли заметить, спереди корпус имеет два посадочных места под 92-миллиметровые вентиляторы для дополнительного охлаждения жёстких дисков. Отверстия находятся на съёмной панели. Чтобы вентиляторы не "несли" вовнутрь корпуса чрезмерное численность пыли, производитель снабдил отверстия воздушным пластиковым фильтром, тот, что также разрешено снять при необходимости.

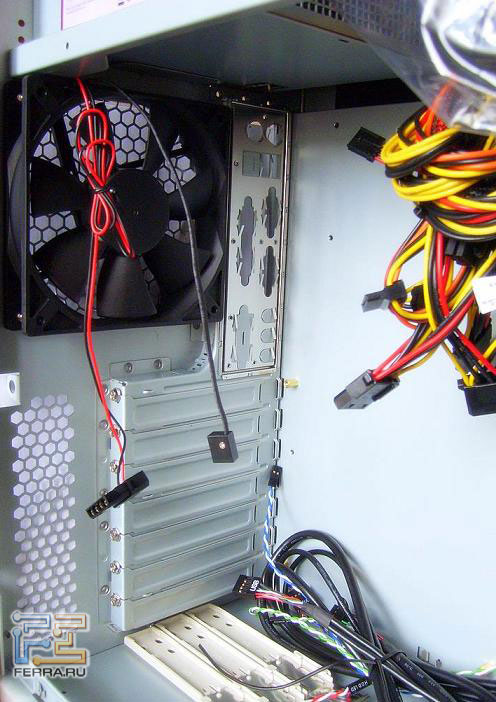

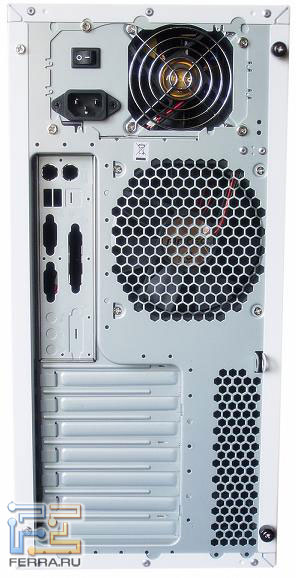

Корпус сзади

Сзади корпус имеет классический вид. Присутствуют семь заглушек слотов расширения, а также крупноячеистая вентиляционная решётка нижней области системного блока и в аккурат такая же, скрывающая от око 120-миллиметровый вентилятор.

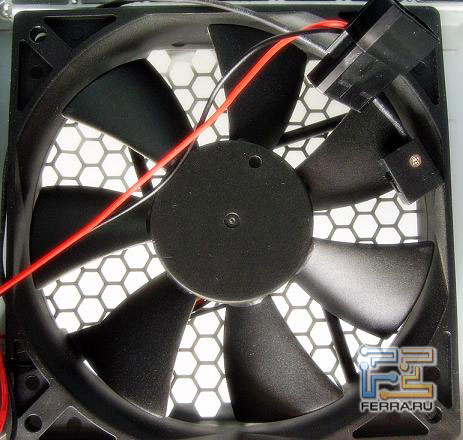

Корпусной вентилятор

Вентилятор

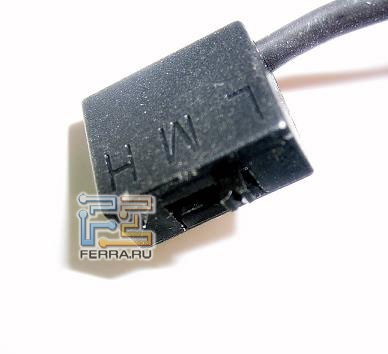

Реобас

Сам вентилятор, трёхскоростной TriCooL, также производства Antec. Имеет семь лопастей и чёрный цвет. Работает в трёх режимах: Low - 1200 RPM, Mid - 1600 RPM, High - 2000 RPM, при этом уровень шума равен 25-28-30 dBA соответственно. Обороты регулируются при помощи ручного переключателя.

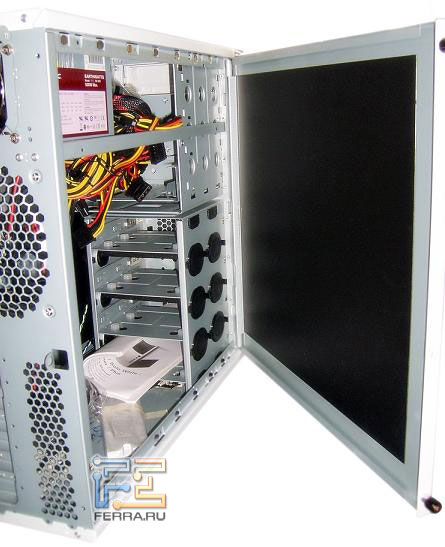

Открытая боковая крышка

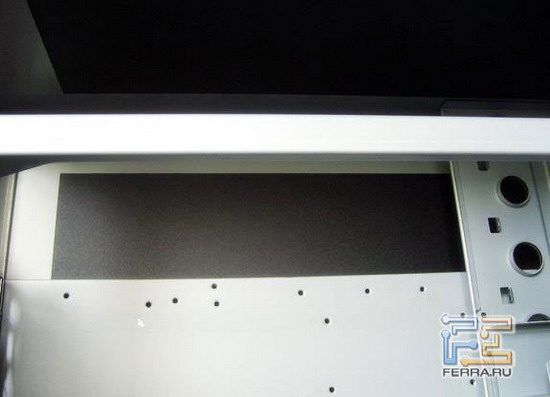

Шумоизоляция

Открыв боковую крышку, с удовольствием рассматриваем внутреннее обустройство корпуса. В глаза бросается звукопоглощающая отделка панелей корпуса.

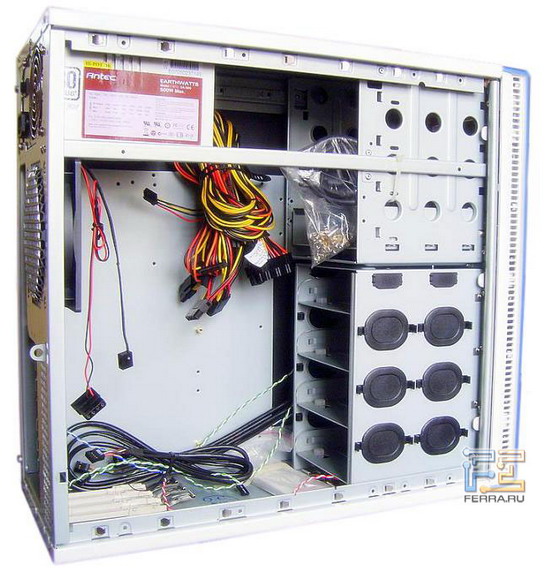

Antec внутри

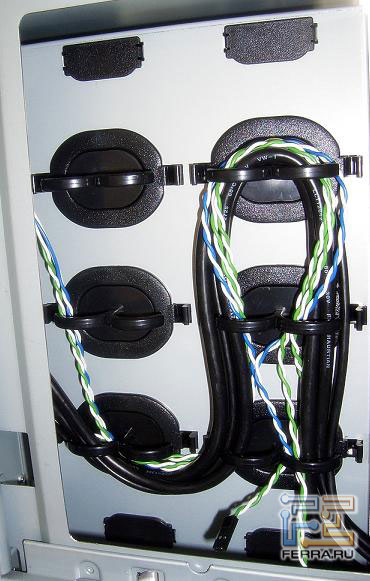

Укладка проводов

Все провода собраны в пучок и закреплены, что должно благотворно повлиять на внутреннюю циркуляцию воздуха. Комплект салазок для установки устройств 5,25"" старательно закреплён на дне.

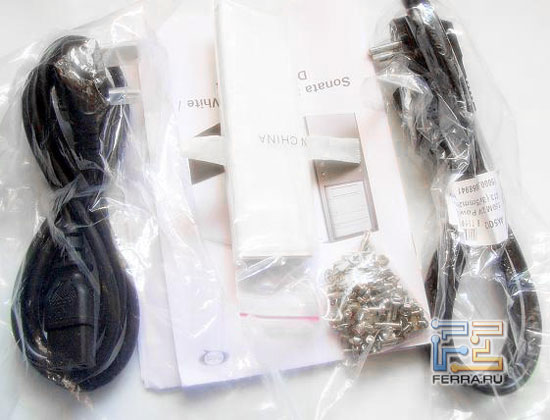

Комплектация

В комплектацию корпуса помимо салазок для устройств 5,25" и 3,5" также входят: салазки-переходник 5,25" на 3,5", пакетик с винтиками, шнур питания и мануал на пяти языках (кроме русского).

Подавление шума HDD

Шасси корпуса позволяет определить до четырёх внутренних 3,5-дюймовых устройств на салазках (плюс одно внешнее) или до трёх 3,5"-дюймовых при использовании подвесного крепления (suspension system) - это одна из изюминок данного корпуса. При использовании этого способа диски подвешиваются на нейлоновых растяжках, что по задумке инженеров Antec должно целиком прибрать гул от их вибрации во час работы. Обычный вариант закрепления дисков (на салазках) также не обошёлся без доработки. Диск крепится к салазкам специальными винтами, через толстые антивибрационные силиконовые шайбы, которые демпфируют его в трёх степенях свободы.

Antec Sonata Designer 500 поставляется с предустановленным блоком питания на 500W.

Своеобразный файл

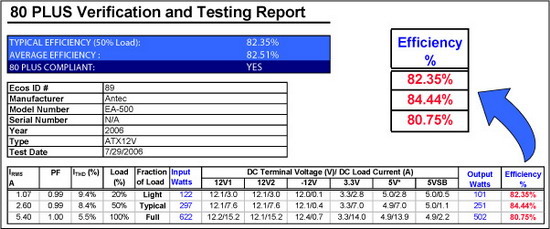

Описание технологии

Блок также производства Antec и принадлежит к серии EarthWatt, все блоки которой сертифицированы на соответствие стандарту 80 Plus. Это означает, что при всякий нагрузке в диапазоне 20-100% от номинальной блок питания работает с КПД не менее 80%. Эффективность несертифицированных блоков может колебаться в диапазоне от 65 до 85% в зависимости от нагрузки и температурного режима, но в основном достигает высоких значений только на максимальной нагрузке. Это значимый показатель для блока питания, который установлен в тихом компьютере, оттого что полученная из сети энергия, которая не была использована компьютером, превращается в БП в тепло. Большее тепловыделение требует больше интенсивной вентиляции, что влечёт за собой неизбежное повышение уровня шума.

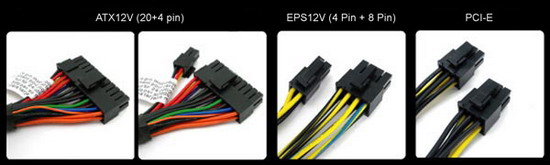

Разъёмы блока питания

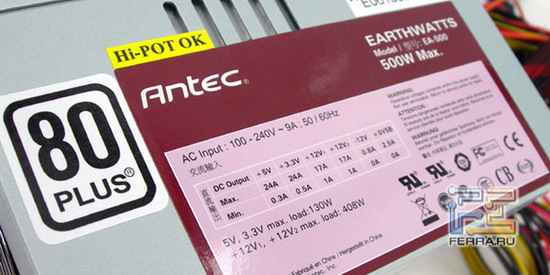

Параметры блока питания

Блок соответствует стандарту ATX12V V2.2, то есть большая вилка ATX - 24 контакта (вместо устаревшей 20-pin), разъёмы питания SATA и PCI-E. Две +12 В шины (с токами по 17 А, минимальный ток 1 A на обе линии), +5V (24 A, минимальный ток 0,3 A), +3.3v (24 A, минимальный ток 0,5 A). Это позволит распределять мощность более равномерно, что даёт системе большую устойчивость и стабильность работы. Присутствует активная система подстройки под изменения входного напряжения (Active PFC) с заявленным коэффициентом мощности более 90%. Имеются два коннектора питания PCI-E и четыре разъёма для SATA-дисков.

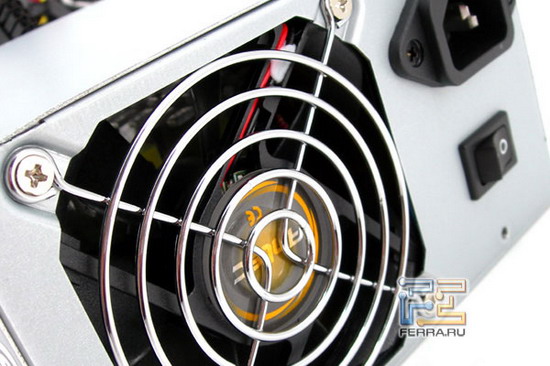

Вентилятор блока питания

Для охлаждения блок оборудован алюминиевыми радиаторами и одним 80-миллиметровым тихим вентилятором с автоматической регулировкой скорости вращения в зависимости от нагрузки. С обратной стороны имеются вентиляционные отверстия, по форме напоминающие пчелиные соты.
