Блоки питания Silver Stone ST-1000 и Silver Stone Decathlon DA 1200W - мощь серебряного камня
Мы неоднократно обращали наш взгляд на таковый востребованный пункт прайса на рынке компьютерных комплектующих, как источники питания. Миг идёт, и прогресс не стоит на месте. Ныне мы рассмотрим два блока питания от уже известной нашему читателю компании Silver Stone, прославившейся своими замечательными корпусами.
Silver Stone ST-1000
Отличительной особенностью этой серии блоков питания является полное отсутствие встроенных кабелей. Об этом прямо заявляет упаковочная тара блока питания - 100% Modular Cable Connections:
 |
| Упаковка Silver Stone ST-1000 |

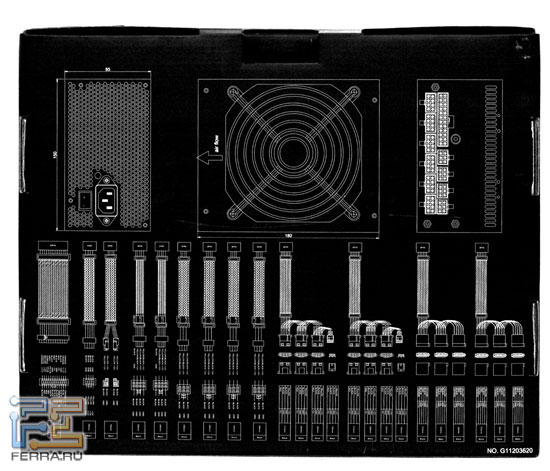

Обратная край коробки содержит полную, а главное - внятную информацию о конфигурации выходных терминальных кабелей:
 |
| Картограмма выходных терминалов |

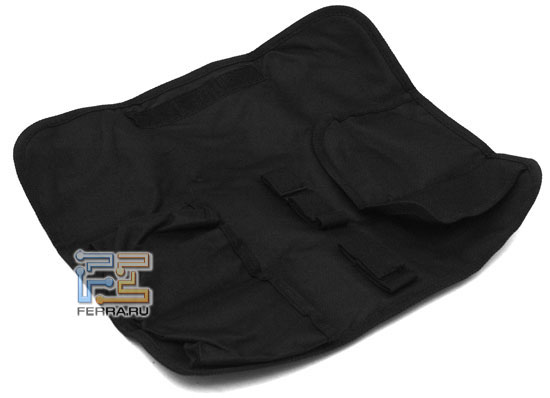

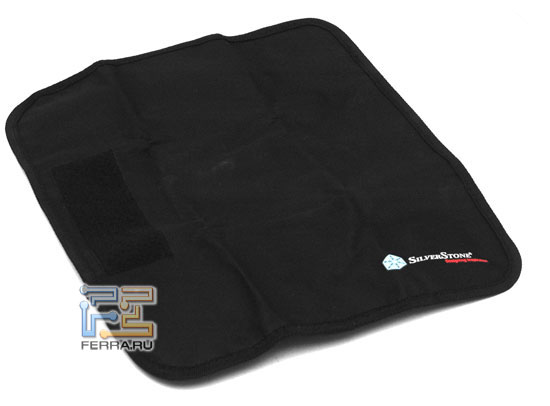

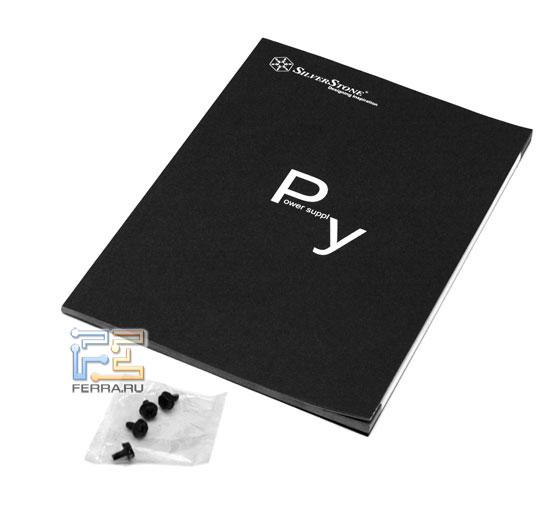

Комплектация блока питания минимально необходимая, хотя в качестве бонуса прилагается сумка-чехол для неиспользуемых кабелей. Скажем открыто - не в такой степени это нужный аксессуар. Но "дают - бери".
 |
 |
 |
 |
| Комплектация Silver Stone ST-1000 |

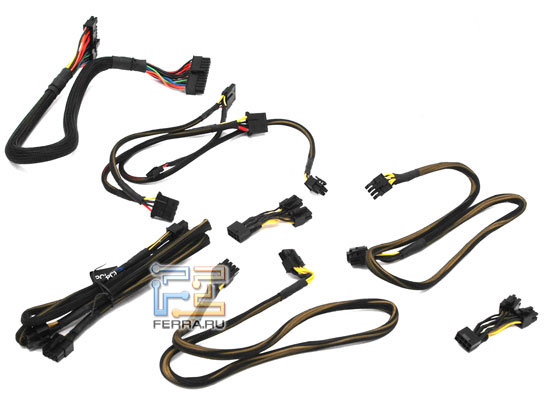

Все кабели старательно затянуты в довольно прочную нейлоновую оплётку.

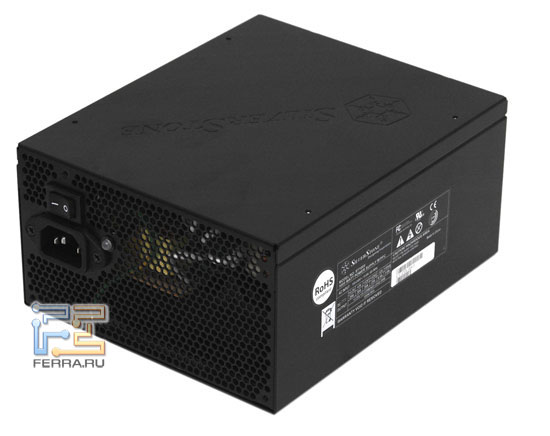

Сам блок питания выполнен сурово и красиво: чёрный матовый корпус, без намёка на попсовость:
 |
| Внешний обличье Silver Stone ST-1000 |

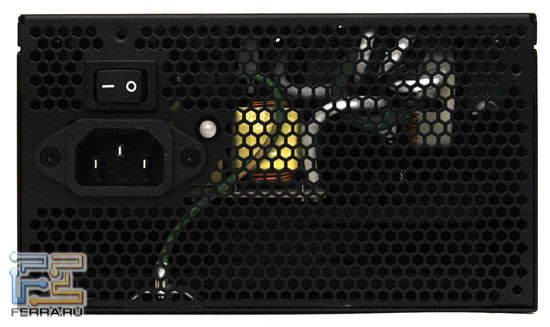

Традиционно задняя стена выполнена в виде вентиляционной решётки "сотового" типа, и кроме сетевого терминала и общего выключателя питания там же расположен светодиод состояния блока питания - небесполезная вещь для "оперативной оценки" наличия питания.
 |
| Silver Stone ST-1000: задняя панель |
Как мы уже сказали, встроенных кабелей у блока питания нет. Вместо них на внутренней (с точки зрения компьютера) панели корпуса сделаны два ряда стандартных компьютерных разъёмов. Там же размещена наклейка с указанием назначения разъёмов питания. Не будем избыточный раз вещать об удобстве такого решения: лишние, идущие "в никуда" кабели ни при каких обстоятельствах не добавляли эстетики внутреннему убранству компьютера.

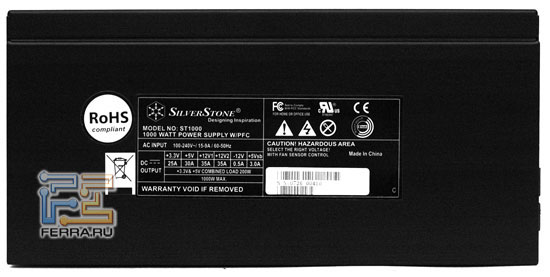

Идентификационная наклейка на боковой стороне корпуса блока питания несёт информацию о его технических характеристиках:
 |
| Идентификационная наклейка |

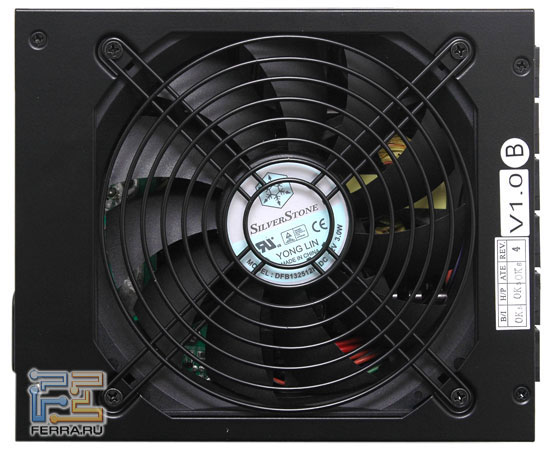

Активной частью системы охлаждения служит немалый 3-ваттный вентилятор на верхней стороне корпуса блока питания. Причём всё выполнено жестко и аккуратно:
 |
| Silver Stone ST-1000: вентилятор |
Вентилятор производства компании YOUNG LIN TECH выполнен с большим, нежели обычно, количеством лопастей, что немного снижает порядок шума воздушного потока, а кроме того делает его больше равномерным:
 |
| Вентилятор, картина снизу |

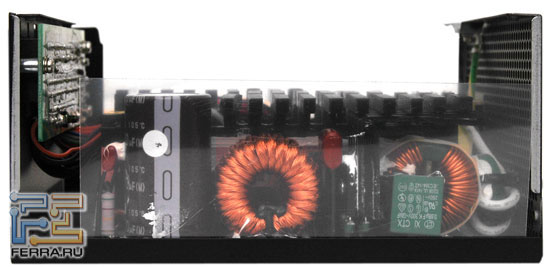

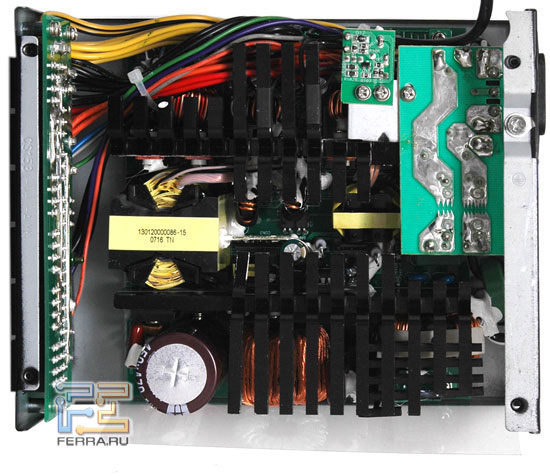

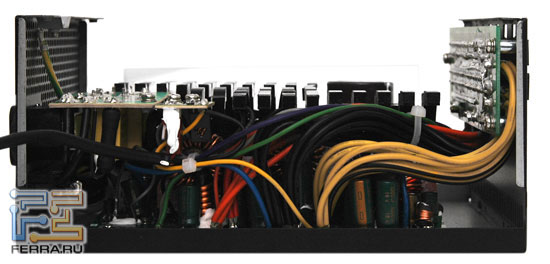

Несколько слов о монтаже блока питания.
Что вам сказать... достаточно пунктуально (правда, не идеал, увы) и продуманно. Пространство, необходимое для отвода нагретых воздушных масс, присутствует, но кот наплакал не там, где оно нужно. Радиаторы позволительно было бы совершить несколько другой конструкции, более ребристые, из литого профиля (тут они - простая штамповка и незамысловатое литьё с фрезеровкой).
Но серьёзных замечаний, в общем-то, ничто не вызывает.
Фильтр первичных цепей питания вынесен на дополнительную плату, как и модуль управления вентилятором. Но крайний установлен как-то негусто кустарно, как словно про него вспомнили уже следом запуска блока питания в серию.
 |
 |
 |
| Монтаж Silver Stone ST-1000 |
Вот, пожалуй, и всё словоблудие, которым разрешается обрисовать тот самый блок питания. Если вам хоть чуть-чуть интересны наши впечатления о его исполнении - то нам без малого понравилось. Отчего "почти"? Ну хотя бы потому, что ещё ни в жизнь ни одно изделие не удовлетворило нас полностью. Это наша служба - выискивать изъяны. Другое занятие - каков баланс плюсов и минусов. Из этого баланса и вырисовывается итоговая оценка.
Посмотрим, что являет собой этот блок питания в качестве как раз источника питающих напряжений для потребителей.
Проверка соответствия реальных электрических параметров заявленным дала следующие результаты:
Таблица. "Проверка на вшивость"
|
Макс. по линиям, ампер |
25,0 |
30,0 |
70,0 |
0,5 |
3,0 |
|
Комбинированные 3,3 В + 5 В линии, ватт |
120,0 | ||||
|
Макс. мощность по линиям, ватт |
82,5 |
150,0 |
840,0 |
6,0 |
15,0 |
|
Учёт комбинированных линий |
54,5 |
65,5 |
840,0 |
6,0 |
15,0 |
|
Макс. нагрузка |
981,0 | ||||
|
100% мощности |
54,5 |
65,5 |
840,0 |
6,0 |
15,0 |
|
Ампер на 100% |
16,5 |
13,1 |
70,0 |
0,5 |
3,0 |
|
Полученный вольтаж на 100% |
3,25 |
5,01 |
12,12 |
-11,92 |
4,88 |
|
90% мощности |
49,1 |
58,9 |
756,0 |
5,4 |
13,5 |
|
Ампер на 90% |
14,9 |
11,8 |
63,0 |
0,5 |
2,7 |
|
Полученный вольтаж на 90% |
3,25 |
5,02 |
12,12 |
-11,92 |
4,89 |
|
70% мощности |
38,2 |
45,8 |
588,0 |
4,2 |
10,5 |
|
Ампер на 70% |
11,6 |
9,2 |
49,0 |
0,4 |
2,1 |
|
Полученный вольтаж на 70% |
3,28 |
5,06 |
12,16 |
-11,91 |
4,94 |
|
50% мощности |
27,3 |
32,7 |
420,0 |
3,0 |
7,5 |
|
Ампер на 50% |
8,3 |
6,5 |
35,0 |
0,3 |
1,5 |
|
Полученный вольтаж на 50% |
3,31 |
5,09 |
12,21 |
-11,89 |
4,98 |
|
20% мощности |
10,9 |
13,1 |
168,0 |
1,2 |
3,0 |
|
Ампер на 20% |
3,3 |
2,6 |
14,0 |
0,1 |
0,6 |
|
Полученный вольтаж на 20% |
3,34 |
5,13 |
12,28 |
-11,93 |
5,04 |
Ну в принципе приемлемо. А что с нагрузками?
Таблица. Нагрузочные характеристики Silver Stone ST-1000
|
Номинал напряжения |
+3.3 |
+5 |
+12 |
-12 |
+5Vsb |
|
250 Вт нагрузки |
53,0 |
47,5 |
132,0 |
2,4 |
7,5 |
|
Ампер на 100% |
16,1 |
9,5 |
11,0 |
0,2 |
1,5 |
|
Полученный вольтаж на 250 Вт |
3,31 |
5,08 |
12,26 |
-11,75 |
4,99 |
|
350 Вт нагрузки |
54,6 |
42,4 |
240,0 |
3,6 |
10,0 |
|
Ампер на 90% |
16,5 |
8,5 |
20,0 |
0,3 |
2,0 |
|
Полученный вольтаж на 350 Вт |
3,30 |
5,08 |
12,24 |
-11,74 |
4,96 |
|
450 Вт нагрузки |
69,0 |
62,0 |
300,0 |
6,0 |
12,5 |
|
Ампер на 70% |
20,9 |
12,4 |
25,0 |
0,5 |
2,5 |
|
Полученный вольтаж на 450 Вт |
3,27 |
5,05 |
12,20 |
-11,60 |
4,93 |
|
700 Вт нагрузки |
99,0 |
110,0 |
480,0 |
6,0 |
12,5 |
|
Ампер на 70% |
30,0 |
22,0 |
40,0 |
0,5 |
2,5 |
|
Полученный вольтаж на 700 Вт |
3,23 |
4,95 |
12,12 |
-11,70 |
4,90 |
Всё-таки напряжения на шинах мало проседают. Но в данном случае это только "плата за комфорт": что бы там ни говорили, но такие разъёмы, как те, что применяются на подобных блоках питания для подключения выходных кабелей, абсолютно не предназначены для коммутации таких токов. Красиво, удобно, но технически - безграмотно... На внутренних проводах выходных шин просадки напряжения не наблюдалось. Кстати, при применении таких разъёмов имейте в виду, что при перегреве на их контактах шибко одним духом образуется слой окалины. Как следствие - возрастание контактного сопротивления (до нескольких ом), падение напряжения на потребителях и добавочный перегрев контактов.
Под максимальной нагрузкой блок питания показал себя целиком достойно. Уровень шума в 100%-ном цикле по нашим оценкам не возбраняется охарактеризовать как достаточно низкий, а при продолжительном прогоне целиком отсутствовал дух перегретых радиоэлементов. Сам же блок питания сохранял внешнюю температуру рядом 38 градусов.
В общем, с известными оговорками разрешено признать его совершенно достойным внимания покупателей.
